Λεπτομέρειες:
|
| Όνομα προϊόντων: | Ενότητα ΣΥΝΕΧΟΎΣ δύναμης εναλλασσόμενου ρεύματος | Δύναμη: | 10W |
|---|---|---|---|
| Βάρος: | 40g | Διάσταση: | 47*30*22mm |
| Τάση παραγωγής: | 3.3vdc | Δείγματα: | Διαθέσιμος |
| Υψηλό φως: | 10W ελεγχόμενη διακόπτης ενότητα δύναμης,3.3VDC ελεγχόμενη διακόπτης ενότητα δύναμης,Hlk-10M03 |
||
Όνομα:

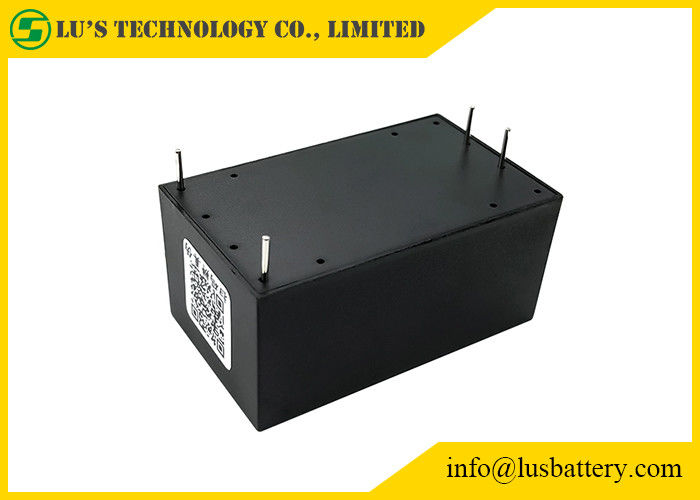

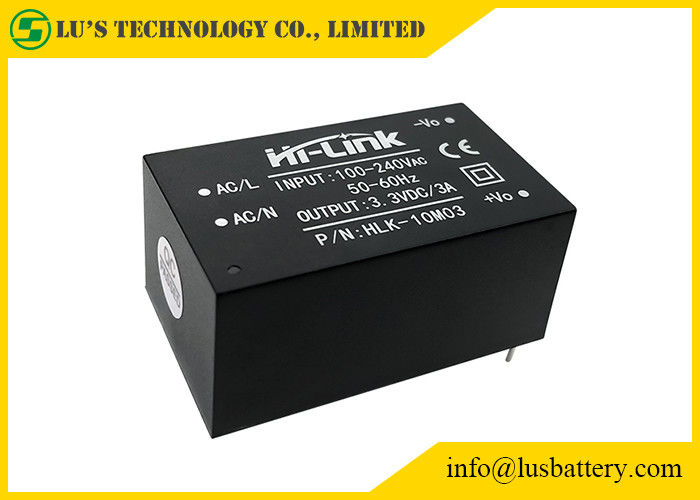

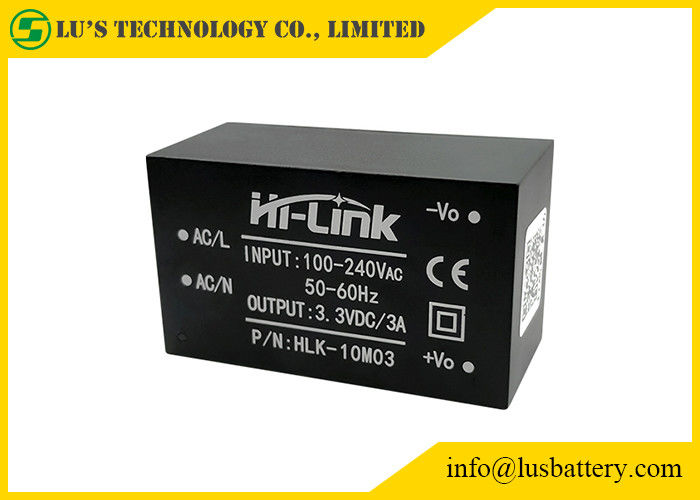

εξαιρετικά-συμπαγής ενότητα δύναμης 10W
Μικροσκοπική ενότητα παροχής ηλεκτρικού ρεύματος σειράς
Η εξαιρετικά-μικρή ενότητα παροχής ηλεκτρικού ρεύματος σειράς 10W είναι ένας μικρός όγκος, ενότητα δύναμης υψηλής αποδοτικότητας.
Έχει το πλεονέκτημα της σφαιρικής σειράς τάσης εισαγωγής, της ανόδου χαμηλής θερμοκρασίας, της χαμηλής ισχύος κατανάλωσης, της υψηλής αποδοτικότητας, της υψηλής αξιοπιστίας, της απομόνωσης κ.λπ. υψηλής ασφαλείας,
και έχει χρησιμοποιηθεί ευρέως στο έξυπνο σπίτι, τον έλεγχο αυτοματοποίησης, τον εξοπλισμό επικοινωνίας, τα όργανα και άλλες βιομηχανίες.
| Διαμορφώστε το αριθ. | Μέγεθος (χιλ.) | Βάρος (ζ) | Δύναμη παραγωγής (ψ) | Τάση παραγωγής (β) | Ρεύμα παραγωγής (μΑ) | Αποδοτικότητα % (ΤΥΠΟΣ) |
| Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| Hlk-10M05 | 5 | 2000 | ||||
| Hlk-10M09 | 9 | 1100 | 78 | |||
| Hlk-10M12 | 12 | 830 | ||||
| Hlk-10M24 | 24 | 416 |
Χαρακτηριστικό παραγωγής:
| Στοιχεία | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
| No-load εκτιμημένη τάση παραγωγής | 3.3±0.1 | Vdc | |
| Το πλήρης-φορτίο η τάση παραγωγής | 3.3±0.2 | Vdc | |
| Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥3000 | μΑ | |
| Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | ≥3300 | μΑ | |
| Κανονισμός τάσης | ±2 | % | |
| Κανονισμός φορτίων | ±0.5 | % | |
| Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤50 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
| Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
| Over-current παραγωγής προστασία | 110-150% του μέγιστου φορτίου παραγωγής | Α | |
| Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
σχέδιο συνεχούς εναλλασσόμενου ρεύματος conversor 10W:
εναλλασσόμενο ρεύμα στο συνεχή μετασχηματιστή:
| Διαμορφώστε το αριθ. | Μέγεθος (χιλ.) | Βάρος (ζ) | Δύναμη παραγωγής (ψ) | Τάση παραγωγής (β) | Ρεύμα παραγωγής (μΑ) | Αποδοτικότητα % (ΤΥΠΟΣ) |
| Hlk-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| Hlk-2M05 | 5 | 400 | ||||
| Hlk-2M09 | 9 | 230 | ||||
| Hlk-2M12 | 12 | 170 | ||||
| Hlk-2M24 | 24 | 84 | ||||
| Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| Hlk-PM03 | 3.3 | 1000 | ||||
| Hlk-PM09 | 9 | 330 | ||||
| Hlk-PM12 | 12 | 250 | ||||
| Hlk-PM24 | 24 | 125 | ||||
| Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| Hlk-5M05 | 5 | 1000 | ||||
| Hlk-5M09 | 9 | 560 | ||||
| Hlk-5M12 | 12 | 450 | ||||
| Hlk-5M24 | 24 | 208 | ||||
| Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| Hlk-10M05 | 5 | 2000 | ||||
| Hlk-10M09 | 9 | 1100 | 78 | |||
| Hlk-10M12 | 12 | 830 | ||||
| Hlk-10M24 | 24 | 416 | ||||
| Hlk-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| Hlk-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| Hlk-20M09 | 9 | 2200 | ||||
| Hlk-20M12 | 12 | 1666 | ||||
| Hlk-20M15 | 15 | 1300 | ||||
| Hlk-20M24 | 24 | 833 | 84 | |||
| Hlk-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| Hlk-30M09 | 9 | 3300 | 90 | |||
| Hlk-30M12 | 12 | 2500 | ||||
| Hlk-30M15 | 15 | 2000 | ||||
| Hlk-30M24 | 24 | 1250 | ||||
| Hlk-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| Hlk-40M09 | 9 | 4400 | 90 | |||
| Hlk-40M12 | 12 | 3300 | ||||
| Hlk-40M15 | 15 | 2600 | ||||
| Hlk-40M24 | 24 | 1600 |
