Λεπτομέρειες:
|

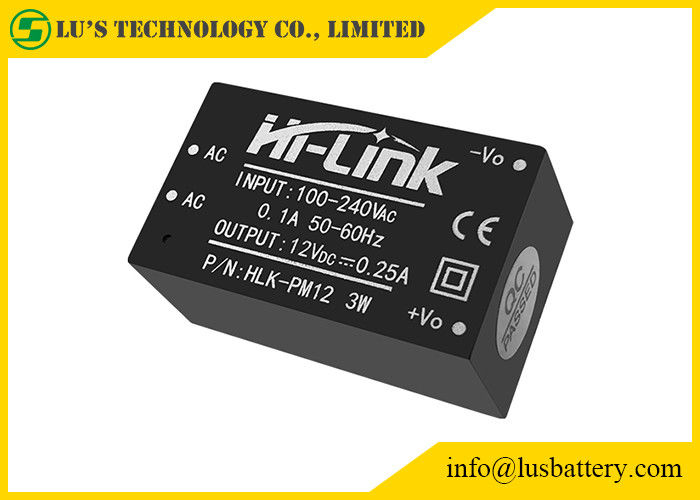

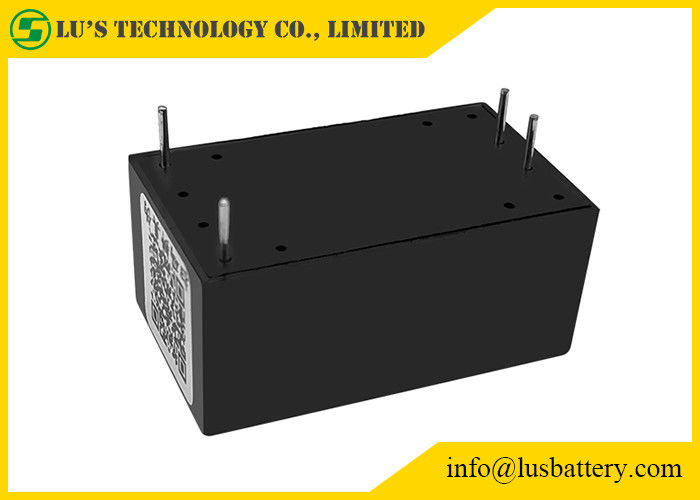

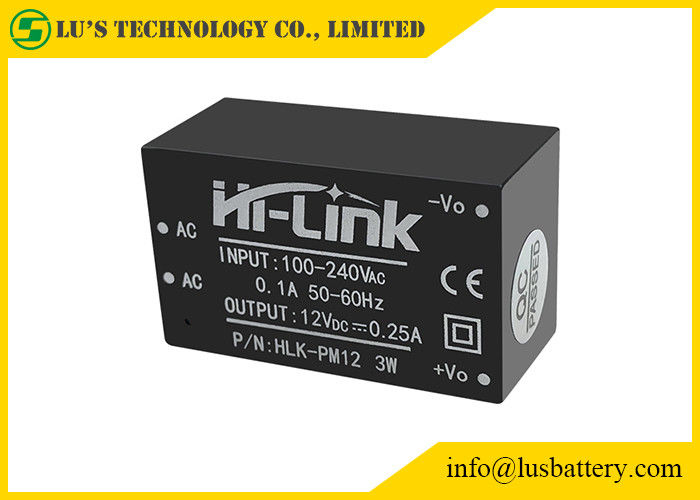

Περιγραφή: | Powermodule3W12V | Αριθμός: | Hlk-PM12 |
---|---|---|---|
Διαμόρφωση: | απομονωμένος | Τάση παραγωγής: | 12V |
Ρεύμα παραγωγής: | 250mA | Λογότυπο: | Μπορέστε να προσαρμοστείτε |
Τάση εισαγωγής: | 90-265VAC | Αποδοτικότητα: | 75% |
Υψηλό φως: | 350mA προσαρμοστής συνεχών σταθεροποιητών εναλλασσόμενου ρεύματος,3W προσαρμοστής συνεχών σταθεροποιητών εναλλασσόμενου ρεύματος,Γεια σύνδεση Pm12 |
Διαμορφώστε το αριθ. | Μέγεθος (χιλ.) | Βάρος (ζ) | Δύναμη παραγωγής (ψ) | Τάση παραγωγής (β) | Ρεύμα παραγωγής (μΑ) | Αποδοτικότητα % (ΤΥΠΟΣ) |
Hlk-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
Hlk-2M05 | 5 | 400 | ||||
Hlk-2M09 | 9 | 230 | ||||
Hlk-2M12 | 12 | 170 | ||||
Hlk-2M24 | 24 | 84 | ||||
Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
Hlk-PM03 | 3.3 | 1000 | ||||
Hlk-PM09 | 9 | 330 | ||||
Hlk-PM12 | 12 | 250 | ||||
Hlk-PM24 | 24 | 125 | ||||
Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
Hlk-5M05 | 5 | 1000 | ||||
Hlk-5M09 | 9 | 560 | ||||
Hlk-5M12 | 12 | 450 | ||||
Hlk-5M24 | 24 | 208 | ||||
Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
Hlk-10M05 | 5 | 2000 | ||||
Hlk-10M09 | 9 | 1100 | 78 | |||
Hlk-10M12 | 12 | 830 | ||||
Hlk-10M24 | 24 | 416 | ||||
Hlk-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
Hlk-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
Hlk-20M09 | 9 | 2200 | ||||
Hlk-20M12 | 12 | 1666 | ||||
Hlk-20M15 | 15 | 1300 | ||||
Hlk-20M24 | 24 | 833 | 84 | |||
Hlk-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
Hlk-30M09 | 9 | 3300 | 90 | |||
Hlk-30M12 | 12 | 2500 | ||||
Hlk-30M15 | 15 | 2000 | ||||
Hlk-30M24 | 24 | 1250 | ||||
Hlk-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
Hlk-40M09 | 9 | 4400 | 90 | |||
Hlk-40M12 | 12 | 3300 | ||||
Hlk-40M15 | 15 | 2600 | ||||
Hlk-40M24 | 24 | 1600 |
σταθεροποιητής hilink pm12 τάσης:
3W εξαιρετικά μικρός πίνακας PCB σειράς
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
Στοιχεία | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
No-load εκτιμημένη τάση παραγωγής | 12.0±0.1 | Vdc | |
Το πλήρης-φορτίο η τάση παραγωγής | 12.0±0.2 | Vdc | |
Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥350 | μΑ | |
Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | 250 | μΑ | |
Κανονισμός τάσης | ±0.2 | % | |
Κανονισμός φορτίων | ±0.5 | % | |
Αποδοτικότητα χαμηλής τάσης εισαγωγής | Vin=115Vac, παραγωγή πλήρες load≥73 | % | |
Αποδοτικότητα υψηλής τάσης εισαγωγής | 3Vin=230Vac, παραγωγή πλήρες load≥73 | % | |
Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤120 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
Over-current παραγωγής προστασία | Μέγιστο φορτίο 110-150% παραγωγής | Α | |
Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
Χαρακτηριστικά ασφάλειας:
1 προϊόντα με σκοπό να συναντήσουν UL, απαιτήσεις πιστοποίησης ασφάλειας CE.
2 ασφάλεια και ηλεκτρομαγνητική συμβατότητα
Σχεδιασμένος με την εισαγωγή της επικυρωμένης UL ασφάλειας 0.5A
Πίνακας PCB που χρησιμοποιεί τη double-sided παραγωγή πιάτων χαλκού ντυμένη, υλικό για το επίπεδο εκτίμησης πυρκαγιάς 94-V0
Ασφάλειες προτύπου: Συμμόρφωση με UL1012, EN60950, UL60950
Τάση μόνωσης: Ι/PO/Π: 2500VAC
Αντίσταση μόνωσης: Ι/PO/P> 100M ΩΜ/500VDC 25 ℃ 70% RH
Διεξαγωγή και ακτινοβολία: συμμορφωθείτε με EN55011, EN55022 (CISPR22)
Ηλεκτροστατική απαλλαγή: IEC/EN 61000-4-2 επίπεδο 4 8kV/15kV
Ασυλία ακτινοβολίας RF: Το IEC/το EN 61000-4-3 βλέπει τη σημείωση εφαρμογής
3 σχέδιο ασφάλειας θερμοκρασίας
Στη θερμοκρασία δωματίου, οι πυκνωτές αυτής της δύναμης, η εσωτερική επιφάνεια της κύριας μέγιστης θερμοκρασίας μετατροπέων δεν υπερβαίνει 90
℃
Η μέγιστη θερμοκρασία επιφάνειας της Shell δεν υπερβαίνει 60 ℃
