Λεπτομέρειες:
|
Εφαρμογές: | Βήμα δύναμης - κάτω | Αποδοτικότητα: | 70% |
---|---|---|---|
Δύναμη: | 10W | Περιγραφή: | Ενότητα 10W 12V δύναμης |
Τάση: | 12V | Τρέχων: | 0.83A |

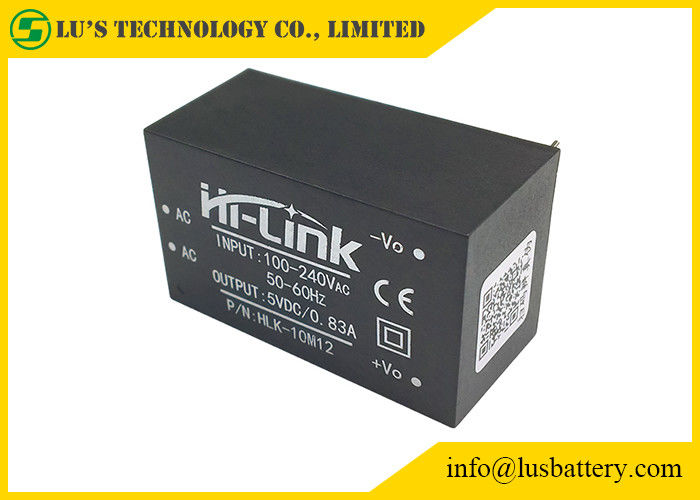

Πρότυπο: | Hlk-10M12 | δείγμα: | Διαθέσιμος |
Υψηλό φως: | 0.83A παροχή ηλεκτρικού ρεύματος συνεχών οξυγονοκολλητών εναλλασσόμενου ρεύματος,5VDC παροχή ηλεκτρικού ρεύματος συνεχών οξυγονοκολλητών εναλλασσόμενου ρεύματος,Hilink 10M12 |
Λεπτομέρειες:
Κατάλογος:
Τύπος | Περιγραφή | Inputvoltage | Αποδοτικότητα |
Hlk-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
Hlk-2M05 | Powermodule2W5V | 90-245Vac | 69% |
Hlk-2M09 | Powermodule2W9V | 90-245Vac | 69% |
Hlk-2M12 | Powermodule2W12V | 90-245Vac | 69% |
Hlk-2M15 | Powermodule2W15V | 90-245Vac | 69% |
Hlk-2M24 | Powermodule2W24V | 90-245Vac | 69% |
Hlk-PM01 | Powermodule3W5V | 90-265Vac | 72% |
Hlk-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
Hlk-PM09 | Powermodule3W9V | 90-265Vac | 75% |
Hlk-PM12 | Powermodule3W12V | 90-265Vac | 75% |
Hlk-PM15 | Powermodule3W15V | 90-265Vac | 75% |
Hlk-PM24 | Powermodule3W24V | 90-265Vac | 75% |
Hlk-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
Hlk-5M05 | Powermodule5W5V | 90-265Vac | 72% |
HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
Hlk-5M12 | Powermodule5W12V | 90-265Vac | 75% |
Hlk-5M15 | Powermodule5W15V | 90-265Vac | 75% |
Hlk-5M24 | Powermodule5W24V | 90-265Vac | 75% |
Hlk-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
Hlk-10M05 | Powermodule10W5V | 90-265Vac | 72% |
Hlk-10M09 | Powermodule10W9V | 90-265Vac | 78% |
Hlk-10M12 | Powermodule10W12V | 90-265Vac | 78% |
Hlk-10M15 | Powermodule10W15V | 90-265Vac | 78% |
Hlk-10M24 | Powermodule10W24V | 90-265Vac | 78% |
Hlk-20M05 | Powermodule20W5V | 90-265Vac | 80% |
Hlk-20M09 | Powermodule20W9V | 90-265Vac | 80% |
Hlk-20M12 | Powermodule20W12V | 90-265Vac | 80% |
Hlk-20M15 | Powermodule20W15V | 90-265Vac | 80% |
Hlk-20M24 | Powermodule20W24V | 90-265Vac | 84% |
Hlk-30M09 | Powermodule30W9V | 90-265Vac | 90% |
Hlk-30M12 | Powermodule30W12V | 90-265Vac | 90% |
Hlk-30M15 | Powermodule30W15V | 90-265Vac | 90% |
Hlk-30M24 | Powermodule30W24V | 90-265Vac | 90% |
Hlk-40M09 | Powermodule40W9V | 90-265Vac | 90% |
Hlk-40M12 | Powermodule40W12V | 90-265Vac | 90% |
Hlk-40M15 | Powermodule40W15V | 90-265Vac | 90% |
Hlk-40M24 | Powermodule40W24V | 90-265Vac | 90% |
1. Χαρακτηριστικά γνωρίσματα προϊόντων:
1). Συναντήστε UL, απαιτήσεις CE
2). Ultra-thin, εξαιρετικά-μικρός
3). Όλη η εισαγωγή τάσης (εναλλασσόμενο ρεύμα: 90 ~ 264V)
4). Χαμηλός κυματισμός και χαμηλού θορύβου
5). Υπερφόρτωση παραγωγής και προστασία βραχυκυκλώματος
6). Υψηλή αποδοτικότητα, πυκνότητα υψηλής δύναμης
7). Το προϊόν σχεδιάζεται για να καλύψει τις απαιτήσεις της δοκιμής EMC και ασφάλειας
8). Χαμηλής ισχύος κατανάλωση, προστασία του περιβάλλοντος, no-load απώλεια <0>
9).100% φορτίο που γερνά και που εξετάζει
10)perio εξουσιοδότησης .1 ετών
2. Περιβαλλοντική συνθήκη
Τεχνική μονάδα κριτηρίων ονόματος στοιχείων
Θερμοκρασία -20-+60 ℃ λειτουργίας
Θερμοκρασία -40-+80 ℃ καταστημάτων
Σχετική υγρασία 5 95%
Ψύξη τρόπων ψύξης από την ακτινοβολία
Ατμοσφαιρική πίεση 80-106 Kpa
Θάλασσα - ανύψωση ≤2000 μ επιπέδων
Συντελεστής 10~500Hz, 2G10min δόνησης δόνησης. /1cycle, 60min.each κατά μήκος του Χ, Υ, άξονες Ζ
3.Electrical χαρακτηριστικό
1. Χαρακτηριστικά εισαγωγής (δοκιμή στη θερμοκρασία δωματίου 20 ℃).
tems | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
No-load εκτιμημένη τάση παραγωγής | 12±0.1 | Vdc | |
Το πλήρης-φορτίο η τάση παραγωγής | 12±0.2 | Vdc | |
Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥900 | μΑ | |
Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | ≥830 | μΑ | |
Κανονισμός τάσης | ±2 | % | |
Κανονισμός φορτίων | ±0.5 | % | |
Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤70 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
Over-current παραγωγής προστασία | 110-150% του μέγιστου φορτίου παραγωγής | Α | |
Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
4.Safety χαρακτηριστικά:
4.1 προϊόντα με σκοπό να συναντήσουν UL, απαιτήσεις πιστοποίησης ασφάλειας CE.
4.2 ασφάλεια και ηλεκτρομαγνητική συμβατότητα
Σχεδιασμένος με την εισαγωγή της επικυρωμένης UL ασφάλειας 0.5A
Πίνακας PCB που χρησιμοποιεί τη double-sided παραγωγή πιάτων χαλκού ντυμένη, υλικό για το επίπεδο εκτίμησης πυρκαγιάς 94-V0
Ασφάλειες προτύπου: Συμμόρφωση με UL1012, EN60950, UL60950
Τάση μόνωσης: Ι/PO/Π: 2500VAC
Αντίσταση μόνωσης: Ι/PO/P> 100M ΩΜ/500VDC 25 ℃ 70% RH
Διεξαγωγή και ακτινοβολία: συμμορφωθείτε με EN55011, EN55022 (CISPR22)
Ηλεκτροστατική απαλλαγή: IEC/EN 61000-4-2 επίπεδο 4 8kV/15kV
Ασυλία ακτινοβολίας RF: Το IEC/το EN 61000-4-3 βλέπει τη σημείωση εφαρμογής
4.3 σχέδιο ασφάλειας θερμοκρασίας
Στη θερμοκρασία δωματίου, οι πυκνωτές αυτής της δύναμης, η εσωτερική επιφάνεια της κύριας μέγιστης θερμοκρασίας μετατροπέων δεν υπερβαίνει 90
℃
Η μέγιστη θερμοκρασία επιφάνειας της Shell δεν υπερβαίνει 60 ℃
5. Λογότυπο, συσκευασία, μεταφορά, αποθήκευση
5.1 λογότυπο
5.1.1 λογότυπο προϊόντων
Αντί των προϊόντων που ονομάζονται με τα σημάδια, το περιεχόμενό του σύμφωνα με τα εθνικά πρότυπα, βιομηχανικά τυποποιημένοι.
5.1.2 συσκευάζοντας λογότυπο
Τα προϊόντα που μαρκαρίστηκαν με το όνομα του κατασκευαστή, διεύθυνση, ταχυδρομικός κώδικας, τύπος προϊόντων, κατασκεύασαν το έτος, μήνας, ημέρα στο παράθυρο
Η χαρακτηρισμένη «επάνω», «υγρασίας» «λαβή με προσοχή» και άλλα σημάδια μεταφορών, όλα τα σημάδια συμφωνούν με τις παροχές ΜΒ 191.
5.2 συσκευασία
Τα προϊόντα είναι χωρισμένα χρησιμοποιώντας την ειδική συσκευασία πλαστικών κιβωτίων, με την αντιδονητική λειτουργία, και σύμφωνα με τις διατάξεις
ΜΒ 3873.
5.3 μεταφορά
τα συσκευασμένα προϊόντα μπορούν να σταλούν από οποιαδήποτε υπηρεσία μεταφορών, πρέπει να υπάρξουν awnings στη μεταφορά και καμία υπερβολική δόνηση,
αντίκτυπος, κ.λπ.
5.4 αποθήκευση
Τα προϊόντα πρέπει να αποθηκευτούν σύμφωνα με το ΜΒ 3873.
