Λεπτομέρειες:
|
| Τάση παραγωγής: | 24V | Ρεύμα παραγωγής: | 0.42A, 416mA |
|---|---|---|---|
| Τάση εισαγωγής: | 100-240V, 70-350VDC | Εκτιμημένη δύναμη: | 90-245 |
| No-load απώλεια: | <0> | ΛΟΓΟΤΥΠΟ: | Μπορέστε να προσαρμοστείτε |
| ΕΝΟΤΗΤΑ ΔΥΝΑΜΗΣ: | 10W 24V | Χρονική ανοχή: | 3-5 ημέρες |

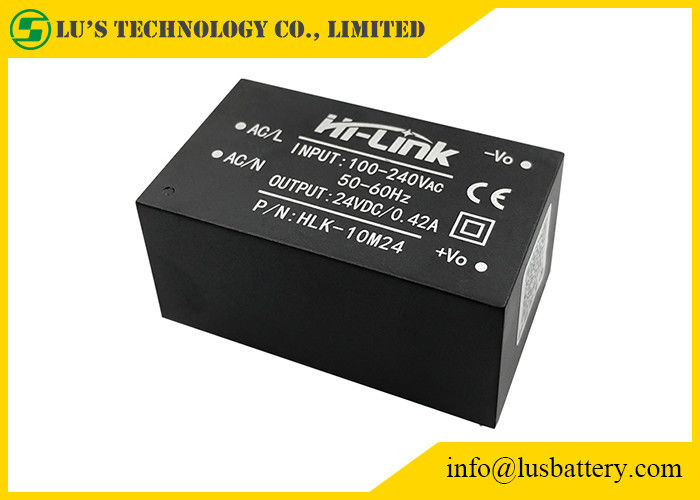

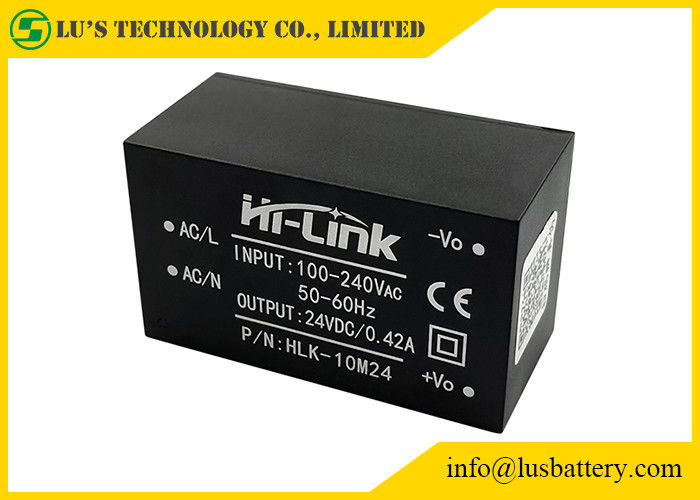

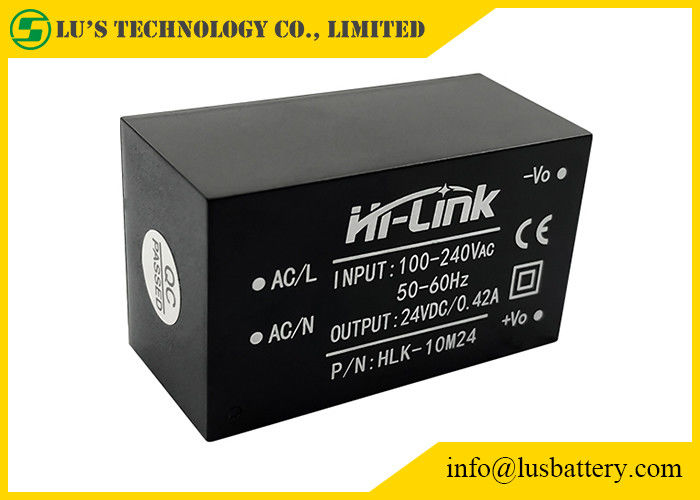

| Υψηλό φως: | DC24v εναλλασσόμενο ρεύμα στην παροχή συνεχούς ηλεκτρικού ρεύματος,0.42A εναλλασσόμενο ρεύμα στην παροχή συνεχούς ηλεκτρικού ρεύματος,Hilink 10M24 |
||
εξαιρετικά-συμπαγής ενότητα δύναμης 10W:
ΣΥΝΕΧΉΣ 24v ενότητα εναλλασσόμενου ρεύματος για το βήμα - κάτω από το σχέδιο παροχής ηλεκτρικού ρεύματος μετατροπής δύναμης 10W:
ΣΥΝΕΧΉΣ ΜΕΤΑΤΡΟΠΈΑΣ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ:
| Στοιχεία | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
| No-load εκτιμημένη τάση παραγωγής | 24±0.1 | Vdc | |
| Το πλήρης-φορτίο η τάση παραγωγής | 24±0.2 | Vdc | |
| Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥480 | μΑ | |
| Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | ≥420 | μΑ | |
| Κανονισμός τάσης | ±2 | % | |
| Κανονισμός φορτίων | ±0.5 | % | |
| Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤70 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
| Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
| Over-current παραγωγής προστασία | 110-150% του μέγιστου φορτίου παραγωγής | Α | |
| Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
Χαρακτηριστικά εισαγωγής
(δοκιμή στη θερμοκρασία δωματίου 20 ℃).
Τεχνική μονάδα κριτηρίων ονόματος στοιχείων
Εκτιμημένη τάση εισαγωγής 100-240 VAc
Σειρά 90-264 VAc τάσης εισαγωγής
Μέγιστη εισαγωγή τρέχον ≤0.2 Α
Τρέχον κύμα εισαγωγής ≤10 Α
μέγιστη τάση εισαγωγής ≤270 VAc
Εισάγετε την αργή κα έναρξης ≤50
Αποδοτικότητα Vin=110VAc, πλήρης-load≥-σύνολο 69% χαμηλής τάσης εισαγωγής παραγωγής
Αποδοτικότητα Vin=220VAc, πλήρης-load≥-σύνολο 70% υψηλής τάσης εισαγωγής παραγωγής
Μακροπρόθεσμη αξιοπιστία MTBF≥100,000 χ
Εκτιμημένη φορτίο τάση +5±0.1 VDc παραγωγής
Πλήρης εκτιμημένη τάση +5±0.2 VDc παραγωγής
Βραχυπρόθεσμο μέγιστο ρεύμα παραγωγής ≥1000 μΑ
Το μέγιστο ρεύμα παραγωγής για πολύ καιρό ≥600 μΑ
Κανονισμός ± 0.2% τάσης
Κανονισμός ± 0.5% φορτίων
Κυματισμός και θόρυβος παραγωγής
(mVp-π) ≤50
Εκτιμημένη τάση εισαγωγής, πλήρες φορτίο. Χρησιμοποίηση 20MHz του εύρους ζώνης,
Το φορτίο δευτερεύων πυκνωτής 10uF και 0.1uF που εξετάζεται. MV
Ο διακόπτης υπερανυψώνει το εύρος (εκτιμημένα τάση εισαγωγής και φορτίο παραγωγής συν 10%) ≤ 5% VO
Over-current παραγωγής προστασία 150-200% του μέγιστου φορτίου Α παραγωγής
Το άμεσο βραχυκύκλωμα προστασίας βραχυκυκλώματος παραγωγής στην κανονική παραγωγή, επαναλαμβάνει αυτόματα την κανονική λειτουργία μετά από έναν κοντό
αφαίρεση κυκλωμάτων
αναστροφείς & μετατροπείς:
| Διαμορφώστε το αριθ. | Μέγεθος (χιλ.) | Βάρος (ζ) | Δύναμη παραγωγής (ψ) | Τάση παραγωγής (β) | Ρεύμα παραγωγής (μΑ) | Αποδοτικότητα % (ΤΥΠΟΣ) |
| Hlk-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| Hlk-2M05 | 5 | 400 | ||||
| Hlk-2M09 | 9 | 230 | ||||
| Hlk-2M12 | 12 | 170 | ||||
| Hlk-2M24 | 24 | 84 | ||||
| Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| Hlk-PM03 | 3.3 | 1000 | ||||
| Hlk-PM09 | 9 | 330 | ||||
| Hlk-PM12 | 12 | 250 | ||||
| Hlk-PM24 | 24 | 125 | ||||
| Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| Hlk-5M05 | 5 | 1000 | ||||
| Hlk-5M09 | 9 | 560 | ||||
| Hlk-5M12 | 12 | 450 | ||||
| Hlk-5M24 | 24 | 208 | ||||
| Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| Hlk-10M05 | 5 | 2000 | ||||
| Hlk-10M09 | 9 | 1100 | 78 | |||
| Hlk-10M12 | 12 | 830 | ||||
| Hlk-10M24 | 24 | 416 | ||||
| Hlk-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| Hlk-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| Hlk-20M09 | 9 | 2200 | ||||
| Hlk-20M12 | 12 | 1666 | ||||
| Hlk-20M15 | 15 | 1300 | ||||
| Hlk-20M24 | 24 | 833 | 84 | |||
| Hlk-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| Hlk-30M09 | 9 | 3300 | 90 | |||
| Hlk-30M12 | 12 | 2500 | ||||
| Hlk-30M15 | 15 | 2000 | ||||
| Hlk-30M24 | 24 | 1250 | ||||
| Hlk-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| Hlk-40M09 | 9 | 4400 | 90 | |||
| Hlk-40M12 | 12 | 3300 | ||||
| Hlk-40M15 | 15 | 2600 | ||||
| Hlk-40M24 | 24 | 1600 |
