Λεπτομέρειες:
|
Συχνότητα παραγωγής: | 50/60Hz | Ρεύμα παραγωγής: | 1A |
---|---|---|---|
Τύπος παραγωγής: | Ενιαίος | Βάρος: | 20g |
Λειτουργούσα θερμοκρασία: | -25~60 | Εισαγωγή: | 90~265Vac |
Υψηλό φως: | 3.3V ΣΥΝΕΧΉΣ μετατροπέας εναλλασσόμενου ρεύματος,ΣΥΝΕΧΉΣ μετατροπέας εναλλασσόμενου ρεύματος ύψους 2000m,Μικρός μετατροπέας ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος μετατροπής |

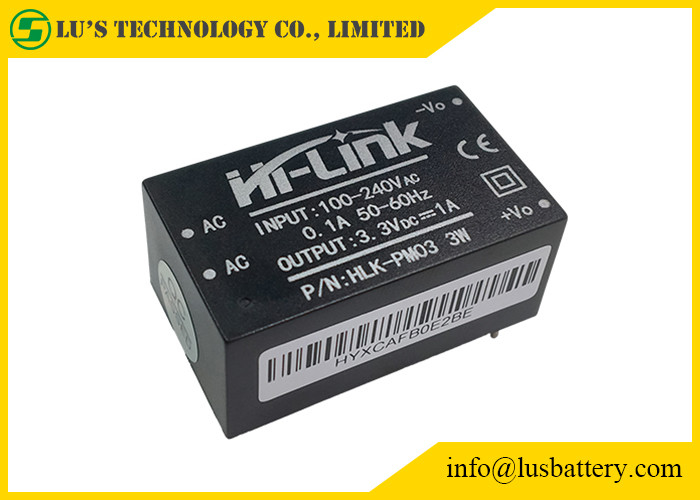

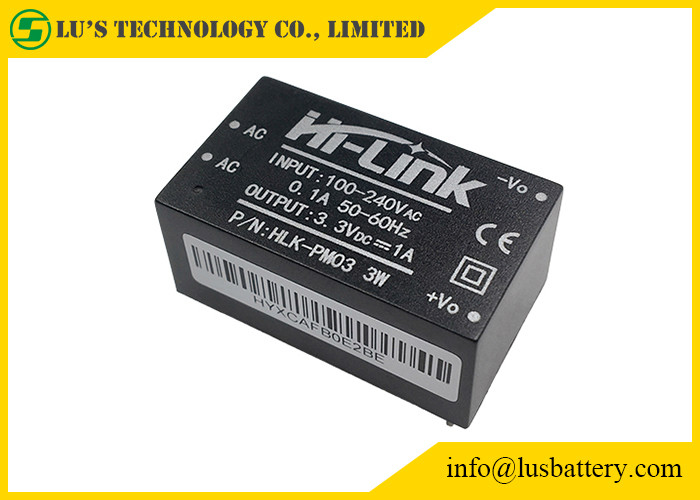

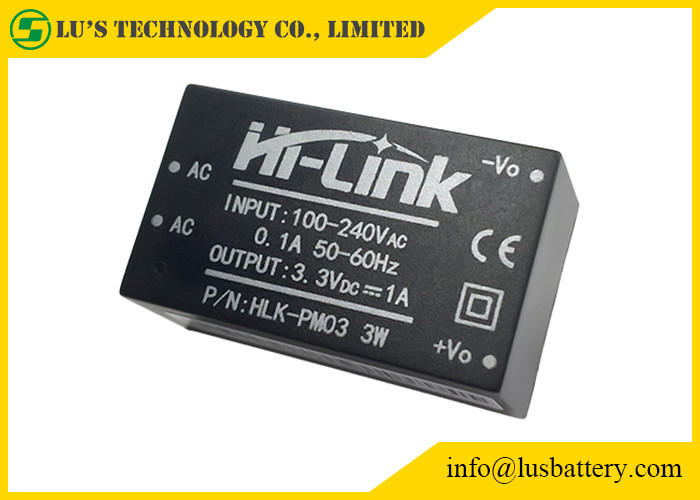

Η μικρή μετατροπή μετατροπέων 1a 3.3V/5V AC/DC επιταχύνει το κύκλωμα μετατροπέων DC/DC
Στοιχεία
|
Τεχνικές παράμετροι
|
Μονάδες
|
Σημειώσεις
|
Θερμοκρασία εργασίας
|
-25-+60
|
℃
|
|
Θερμοκρασία αποθήκευσης
|
-40-+80
|
℃
|
|
Σχετική υγρασία
|
5-95
|
%
|
|
Θερμικές μέθοδοι
|
Φυσική ψύξη
|
|
|
Ατμοσφαιρική πίεση
|
80-106
|
Kpa
|
|
Ύψος
|
≤2000
|
μ
|
|
Δόνηση
|
Συντελεστής 10~500Hz, 2G10min δόνησης. /1cycle, 60min.each κατά μήκος του Χ, Υ, άξονες Ζ
|
|
Καλύπτει τις απαιτήσεις για τη δευτεροβάθμια οδική μεταφορά
|
Η εξαιρετικά-μικρή παροχή ηλεκτρικού ρεύματος ενότητας σειράς 3W είναι ένας μικρός-όγκος, υψηλής απόδοσης ανεφοδιασμός ΣΥΝΕΧΟΎΣ δύναμης εναλλασσόμενου ρεύματος odule.
Έχει τα πλεονεκτήματα της σφαιρικής σειράς τάσης εισαγωγής, της ανόδου χαμηλής θερμοκρασίας, της χαμηλής ισχύος κατανάλωσης, της υψηλής αποδοτικότητας, της υψηλής αξιοπιστίας και της υψηλής απομόνωσης ασφάλειας.
Έχει χρησιμοποιηθεί ευρέως στο έξυπνο σπίτι, τον έλεγχο αυτοματοποίησης, τον εξοπλισμό επικοινωνιών, την ενοργάνωση και άλλες βιομηχανίες.
Όνομα στοιχείων | Τεχνικά κριτήρια | Μονάδα |
Εκτιμημένη τάση εισαγωγής | 100-240 | VAc |
Σειρά τάσης εισαγωγής | 90-264 | VAc |
Μέγιστο ρεύμα εισαγωγής | ≤0.2 | Α |
Τρέχον κύμα εισαγωγής | ≤10 | Α |
μέγιστη τάση εισαγωγής | ≤270 | VAc |
Εισάγετε την αργή έναρξη | ≤50 | κα |
Αποδοτικότητα χαμηλής τάσης εισαγωγής | Vin=110VAc, παραγωγή πλήρης-load≥69 | % |
Αποδοτικότητα υψηλής τάσης εισαγωγής | Vin=220VAc, παραγωγή πλήρης-load≥70 | % |
Μακροπρόθεσμη αξιοπιστία | MTBF≥100,000 | χ |
Εκτιμημένη φορτίο τάση παραγωγής | +3.3±0.1 |
VDc |
Πλήρης εκτιμημένη τάση παραγωγής | +3.3±0.2 |
VDc |
Βραχυπρόθεσμο μέγιστο ρεύμα παραγωγής | ≥1200 | μΑ |
Το μέγιστο ρεύμα παραγωγής για πολύ καιρό | ≥1000 | μΑ |
Κανονισμός τάσης | ±0.2 | % |
Κανονισμός φορτίων | ±0.5 | % |
Κυματισμός και θόρυβος παραγωγής (mVp-π) |
≤70 Εκτιμημένη τάση εισαγωγής, πλήρες φορτίο. Χρησιμοποίηση 20MHz του εύρους ζώνης, Το φορτίο δευτερεύων πυκνωτής 10uF και 0.1uF που εξετάζεται. |
MV |
Ο διακόπτης υπερανυψώνει το εύρος | (Εκτιμημένα τάση εισαγωγής και φορτίο παραγωγής συν 10%) ≤5 | %VΟ |
Over-current παραγωγής προστασία | 150-200% του μέγιστου φορτίου παραγωγής | Α |
Προστασία βραχυκυκλώματος παραγωγής | Το άμεσο βραχυκύκλωμα στην κανονική παραγωγή, επαναλαμβάνει αυτόματα την κανονική λειτουργία μετά από μια αφαίρεση βραχυκυκλώματος |
Στοιχεία | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
No-load εκτιμημένη τάση παραγωγής | 3.3±0.1 | Vdc | |
Το πλήρης-φορτίο η τάση παραγωγής | 3.3±0.2 | Vdc | |
Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥1100 | μΑ | |
Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | 1000 | μΑ | |
Κανονισμός τάσης | ±0.2 | % | |
Κανονισμός φορτίων | ±0.5 | % | |
Αποδοτικότητα χαμηλής τάσης εισαγωγής | Vin=115Vac, παραγωγή πλήρες load≥72 | % | |
Αποδοτικότητα υψηλής τάσης εισαγωγής | Vin=230Vac, παραγωγή πλήρες load≥72 | % | |
Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤100 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
Over-current παραγωγής προστασία | Μέγιστο φορτίο 110-150% παραγωγής | Α | |
Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
Διαμορφώστε το αριθ. | Μέγεθος (χιλ.) | Βάρος (ζ) | Δύναμη παραγωγής (ψ) | Τάση παραγωγής (β) | Ρεύμα παραγωγής (μΑ) | Αποδοτικότητα % (ΤΥΠΟΣ) |
Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
Hlk-PM03 | 3.3 | 1000 | ||||
Hlk-PM09 | 9 | 330 | ||||
Hlk-PM12 | 12 | 250 | ||||
Hlk-PM24 | 24 | 125 |
