Λεπτομέρειες:
|
Μπαταρία: | Λι-ιονικά πακέτα μπαταριών | Διάσταση: | 56*46mm |
---|---|---|---|
Θερμοκρασία: | ρύθμιση | Σειρά: | κατάλληλος για 4s σε 7s |
Κύτταρο μπαταριών: | 18650 / 26650/32700 | Λειτουργώντας ρεύμα: | Ανώτατο 25A |
Υψηλό φως: | Λι-ιονική μπαταρία PCM,7S μπαταρία PCM,Έξυπνη μπαταρία BMS λίθιου |
Έξυπνο BMS 4S-7S λι-ιονικό LiFePo4 με την παράμετρο που ρυθμίζει τη δεκαετία του '20 4S 7S 8S 12S 13S 14S 15S 16S 17S για την μπαταρία λίθιου
Όνομα προϊόντων: Ενότητα κυκλωμάτων προστασίας
Διαμορφώστε το αριθ.: PCM7S25A LN0725
Κατάλληλος για 4S στα πακέτα μπαταριών πολυμερών σωμάτων λίθιο-ιόντων/λίθιου 7S/LiFePo4
Χαρακτηριστικό γνώρισμα:
1.Protection πίνακας κυκλωμάτων για το λι-ιόν 37V 10S και το πακέτο λι-πολυμερών μπαταριών
2.BMS υποβάλλει αίτηση για την λι-ion/Li-πολυμερή μπαταρία 10 κυττάρων σωρηδόν
3.To αποτρέπουν τα πακέτα μπαταριών από την υπερτίμηση, overdischarge, πέρα από το ρεύμα, πέρα από τη θερμοκρασία, βραχυκύκλωμα
4.With ισορροπία κυττάρων/λειτουργία ισορροπίας
5.Compatible και με τα κύτταρα λι-ιόντων και λι-πολυμερών σωμάτων.
6.How ισορροπώντας εργασίες λειτουργίας; μετά από την μπαταρία το πακέτο φορτίζεται πλήρως. Το PCM θα ανιχνεύσει την τάση κάθε κυττάρου και θα τακτοποιήσει την υψηλότερη τάση κάτω έως ότου φθάνουν άλλα κύτταρα στο ίδιο επίπεδο τάσης. Επομένως, βοηθά τα κύτταρα να έχουν τη μακρύτερη ζωή υπηρεσιών.
Οποιεσδήποτε λειτουργίες μπορούν να είναι επιλέγουν όπως ακολουθεί:
1) Δύναμη από την ανίχνευση (μπορεί να κλειδωθεί όταν αφαιρείται το PCM από το πακέτο μπαταριών, για να αποφύγει τα ατυχήματα ασφάλειας που προκαλούνται από την αναρμόδια αποσύνθεση ή την αντικατάσταση χρηστών)
2) Στατιστικές MOS των χρόνων προστασίας overtemperature (μπορεί να κλειδώσει μετά από την προστασία χρονικού overtemperature Ν για να αποφύγει τα ατυχήματα ασφάλειας που προκαλούνται από την υπερφόρτωση χρηστών)
3) Δύναμη στο συγχρονισμό (μπορεί να κλειδώσει μετά από τα έτη Ν που τρέχουν, αυτό μέσα μπορούμε να σχεδιάσουμε έναν χρόνο κλειδαριών εξαρτώμαστε από τη ζωή υπηρεσιών μπαταριών, κατόπιν ο χρήστης δεν μπορεί να αντικαταστήσει τις μπαταρίες από μόνοι τους)
4) Μετρώντας χρόνοι απαλλαγής (μπορεί να σχεδιάσει την κλειδαριά επάνω μετά από τη χρονικές δαπάνη και την απαλλαγή Ν, κατόπιν εάν δεν μπορεί να είναι τέλος εργασίας της ζωής υπηρεσιών μπαταριών)
5) Προσθέστε τη σειρήνα (μπορεί να κάνει έναν ήχο για να υπενθυμίσει στο χρήστη για να φορτίσει πότε η μπαταρία αποθηκεύεται για πολύ καιρό, η τάση οφείλεται πάρα πολύ χαμηλός στη μόνη απαλλαγή να προστατεύσει τις μπαταρίες)
6) Μοναδική ταυτότητα (ένας μοναδικός αριθμός ταυτότητας μπορεί να προστεθεί σε κάθε πίνακα για την επισήμανση προϊόντων)
7) Επικοινωνία UART (η επικοινωνία με το PC μπορεί να πραγματοποιηθεί, στον καθορισμό και την εξέταση των στοιχείων των ανωτέρω στοιχείων 1-6 πριν από την παράδοση)
8) Η λειτουργία Bluetooth, έπειτα εσείς μπορεί να ελέγξει τη θέση μπαταριών τηλεφωνικώς σας
Προδιαγραφή (το κριτήριο μπορεί να είναι διευθετήσιμο όπως):
Αριθ. | ΠΑΡΑΜΕΤΡΟΣ | Κριτήριο | |
1 | Τάση | Τάση χρέωσης | Συνεχές ρεύμα: 29.4V CC/CV |
Τάση ισορροπίας για το μονό κύτταρο | 4.125±0.025V | ||
2 | Τρέχων | Ρεύμα ισορροπίας για το μονό κύτταρο | 80±5mA |
Τρέχουσα κατανάλωση | ≤25μA | ||
Μέγιστο ρεύμα συνεχούς χρέωσης | 12A | ||
Μέγιστο συνεχές ρεύμα απαλλαγής | 26A | ||
3 | Πέρα από την προστασία δαπανών | Πέρα από την τάση ανίχνευσης δαπανών για το μονό κύτταρο | 4.25±0.025V |
Κατά τη διάρκεια του χρόνου καθυστέρησης δαπανών | 800mS~1200mS | ||
Πέρα από την τάση απελευθέρωσης δαπανών για το μονό κύτταρο | 4.15±0.05V | ||
4 | Πέρα από την προστασία απαλλαγής | Πέρα από την τάση ανίχνευσης απαλλαγής για το μονό κύτταρο | 2.80±0.03V |
Κατά τη διάρκεια του χρόνου καθυστέρησης ανίχνευσης απαλλαγής | 800~1200mS | ||
Πέρα από την τάση απελευθέρωσης απαλλαγής για το μονό κύτταρο | 3.0±0.025V | ||
5 | Πέρα από την τρέχουσα προστασία | Over-current δαπανών προστασία | 13.33A±10% |
Over-Current δαπανών καθυστέρηση | 400~600mS | ||
Over-current protection1 απαλλαγής | 33.33A±10% | ||
Καθυστέρηση time1 ανίχνευσης | 700~1300mS | ||
Over-current protection2 απαλλαγής | 66.66A±20% | ||
Καθυστέρηση time2 ανίχνευσης | 70~130mS | ||
Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
6 | Σύντομη προστασία | Όρος ανίχνευσης | Εξωτερικό βραχυκύκλωμα |
Χρόνος καθυστέρησης ανίχνευσης | 160~240uS | ||
Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
7 | Αντίσταση | Στοιχεία κυκλώματος προστασίας (MOSFET) | ≤1.67mΩ |
8 | Θερμοκρασία | Λειτουργούσα σειρά θερμοκρασίας | -25~+70℃ |
Σειρά θερμοκρασίας αποθήκευσης | -40~+125℃ | ||
Δαπάνη πέρα από τη θερμοκρασία | 48.5℃±5℃ | ||
Δαπάνη κάτω από τη θερμοκρασία | -5℃±5℃ | ||
Απαλλαγή πέρα από τη θερμοκρασία | 70℃±5℃ | ||
Απαλλαγή κάτω από τη θερμοκρασία | -25℃±5℃ |
Άλλο πλεονέκτημα:
Ανιχνεύστε και προστατεύστε την μπαταρία από την υπερτίμηση, πέρα -πέρα-dicharge, over-current βραχυκύκλωμα
, θερμοκρασία που ανιχνεύει την προστασία και auotmatically τη λειτουργία ισορροπίας τάσης.
Χτίστε με τα ηλεκτρονικά τμήματα υψηλών σημείων (ολοκληρωμένο κύκλωμα και MOSFET υψηλών σημείων), απλή δομή
το σχέδιο θα το δώσει τη σταθερότερη απόδοση ποιοτικής εργασίας, εύκαμπτη εφαρμογή (μπορεί να χρησιμοποιηθεί για λιγότερους
η μπαταρία σειράς με την αναχώρηση μερικών καρφιτσών σύνδεσης στην κενή θέση), πλήρες σύνολο μέτρων προστασίας άφησε αυτό εργάζεται καλά
χωρίς οποιοδήποτε infulence από τα εξωτερικά απροσδόκητα ατυχήματα.
Περίπου τα προϊόντα σας, μας λένε ακριβώς τα σχετικά κύτταρα τάσης τρέχων Α ή εξοπλισμός κ.λπ.,
θα βοηθήσουμε στο recomment τα καταλληλότερα προϊόντα για σας. ή σχεδιάζουμε για σας!

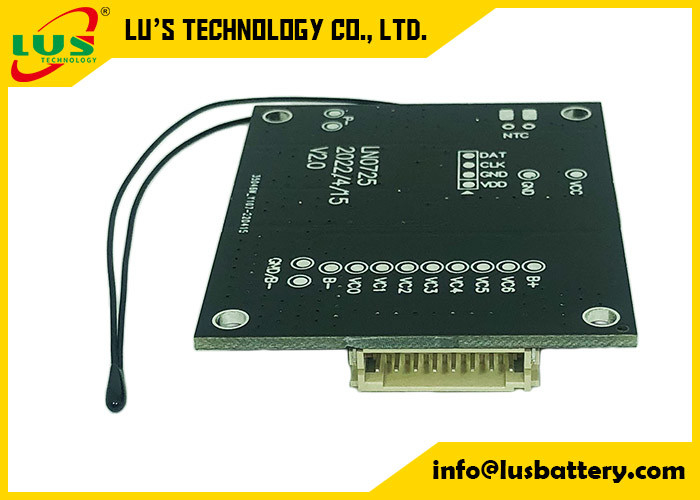

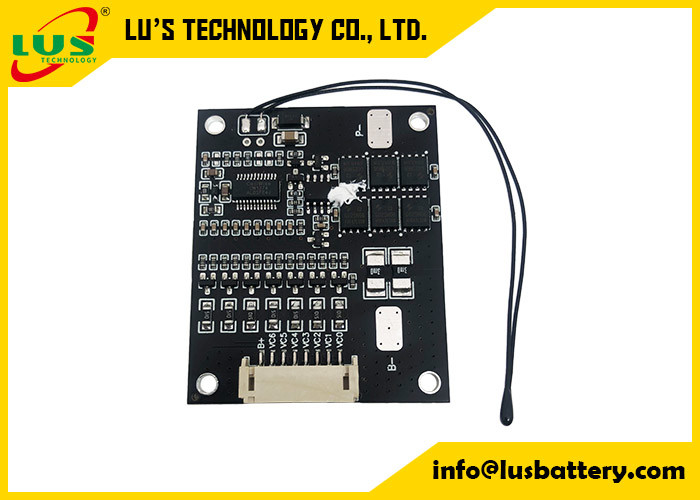

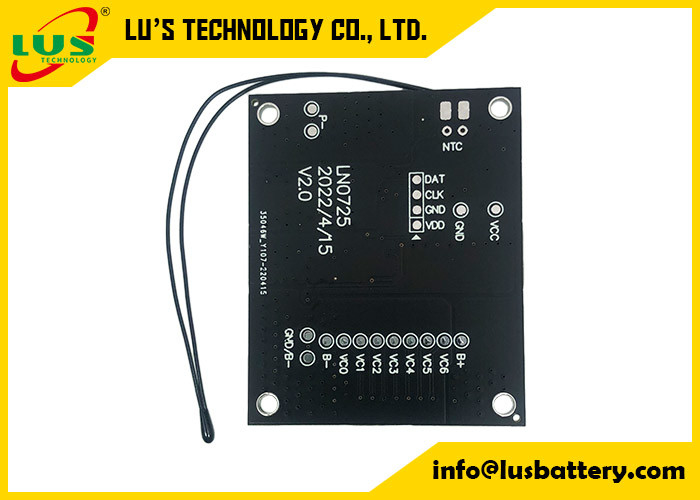

Εικόνα:
