Λεπτομέρειες:
|
Διάσταση: | 56*46mm | Θερμοκρασία: | ρύθμιση |
---|---|---|---|
Σειρά: | κατάλληλος για 4s σε 7s | Λειτουργώντας ρεύμα: | Ανώτατο 25A |
Χρώμα: | Μαύρος, πράσινος, κόκκινος, εξαρτάται με το αίτημά σας | Λογότυπο: | Μπορέστε |
Προσαρμοσμένος: | Υποδοχή | Μικρή διαταγή: | Αποδεκτός |
Υψηλό φως: | ΛΟΓΟΤΥΠΟ BMS 7s 20A εκτύπωσης,18650 μπαταρία BMS 7s 20A,σύστημα διαχείρισης μπαταριών 24V bms |

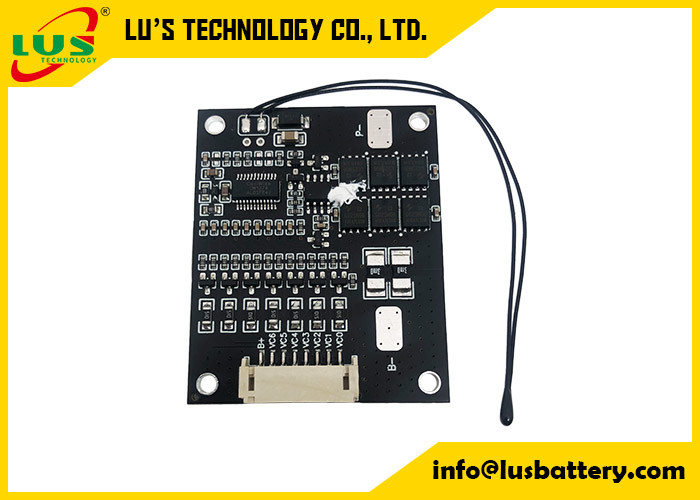

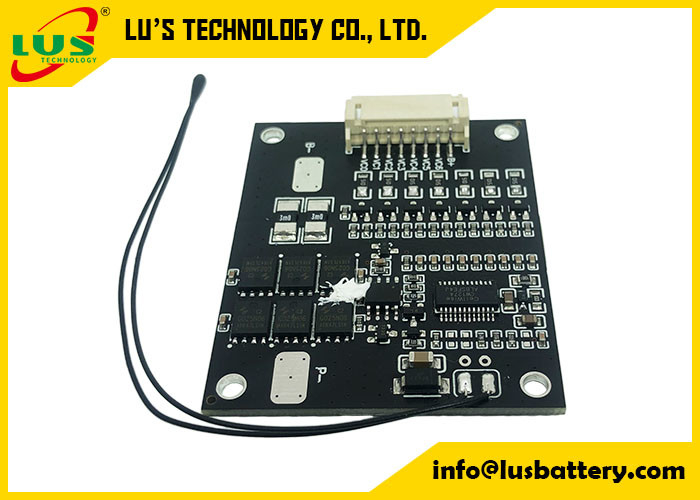

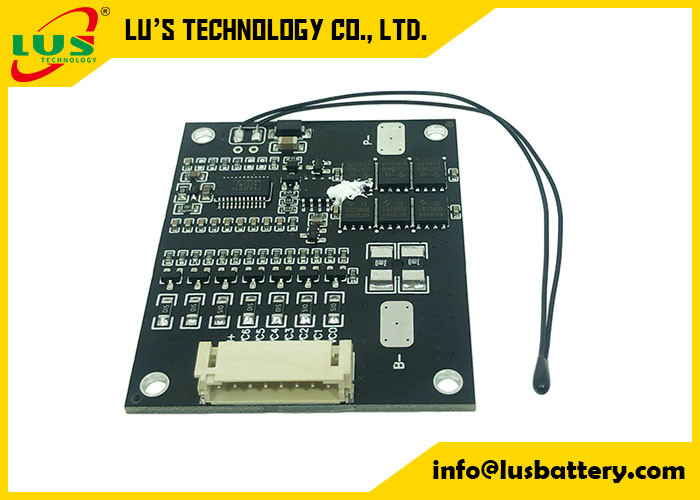

BMS 7s 20A με το συνδετήρα για 18650 το ιονικό σύστημα διαχείρισης μπαταριών PCB 24v 7s bms λι μπαταριών bms
Τα ιονικά PCB προστασίας μπαταριών λίθιου προστατεύουν τις ενιαίες ιονικές μπαταρίες λίθιου και έχει το συνεχές ρεύμα 20A. Είναι κατάλληλο για τα ηλεκτρικά τρυπάνια, τις μηχανές, ή τα πρότυπα αεροσκαφών που απαιτούν το βαρύ τρέχον φορτίο.
λίθιο ιονικό BMS 7S 24V 40A, με την εξισορρόπηση
Ένα σύστημα διαχείρισης μπαταριών (BMS) είναι ουσιαστικό σε ένα λίθιο που η ιονική μπαταρία χτίζει. Οι λι-ιονικές μπαταρίες είναι πιό ευαίσθητες στην τάση από οδηγούν το οξύ, και μπορούν να είναι επικίνδυνες εάν πέρα ή under-charged. Προστατεύει από πέρα και κάτω από-τάση καθώς επίσης και over-current, και εξασφαλίζει ότι τα κύτταρα είναι ισορροπημένα. Αυτό το BMS είναι για μια ιονική μπαταρία λίθιου 7S (25.9v ονομαστικό), και επιτρέπει σε 40 amps τη συνεχή απαλλαγή και τη δαπάνη 20 amps. 3S 4S 5S 6S 7S 15A 20A 18650 λι-ιονικά πακέτα BMS πινάκων 12V 24V 29.4V προστασίας μπαταριών λίθιου με την ισορροπία
Λειτουργία:
Ανιχνεύστε και προστατεύστε την μπαταρία από την υπερτίμηση, πέρα -πέρα-dicharge, over-current το βραχυκύκλωμα, θερμοκρασία ανιχνεύοντας την προστασία και auotmatically τη λειτουργία ισορροπίας τάσης.
Χτίστε με τα ηλεκτρονικά τμήματα υψηλών σημείων (ολοκληρωμένο κύκλωμα και MOSFET υψηλών σημείων), το απλό σχέδιο δομών θα το δώσει τη σταθερότερη απόδοση ποιοτικής εργασίας, η εύκαμπτη εφαρμογή (μπορεί να χρησιμοποιηθεί για τη λιγότερη μπαταρία σειράς με την αναχώρηση μερικών καρφιτσών σύνδεσης στην κενή θέση), πλήρες σύνολο μέτρων προστασίας άφησε αυτό εργάζεται καλά χωρίς οποιοδήποτε infulence από τα εξωτερικά απροσδόκητα ατυχήματα.
Περίπου τα προϊόντα σας, μας λένε ακριβώς τα σχετικά κύτταρα τάσης τρέχων Α ή εξοπλισμός κ.λπ.,
θα βοηθήσουμε στο recomment τα καταλληλότερα προϊόντα για σας. ή σχεδιάζουμε για σας!
Οποιεσδήποτε λειτουργίες μπορούν να είναι επιλέγουν όπως ακολουθεί:
1) Δύναμη από την ανίχνευση (μπορεί να κλειδωθεί όταν αφαιρείται το PCM από το πακέτο μπαταριών, για να αποφύγει τα ατυχήματα ασφάλειας που προκαλούνται από την αναρμόδια αποσύνθεση ή την αντικατάσταση χρηστών)
2) Στατιστικές MOS των χρόνων προστασίας overtemperature (μπορεί να κλειδώσει μετά από την προστασία χρονικού overtemperature Ν για να αποφύγει τα ατυχήματα ασφάλειας που προκαλούνται από την υπερφόρτωση χρηστών)
3) Δύναμη στο συγχρονισμό (μπορεί να κλειδώσει μετά από τα έτη Ν που τρέχουν, αυτό μέσα μπορούμε να σχεδιάσουμε έναν χρόνο κλειδαριών εξαρτώμαστε από τη ζωή υπηρεσιών μπαταριών, κατόπιν ο χρήστης δεν μπορεί να αντικαταστήσει τις μπαταρίες από μόνοι τους)
4) Μετρώντας χρόνοι απαλλαγής (μπορεί να σχεδιάσει την κλειδαριά επάνω μετά από τη χρονικές δαπάνη και την απαλλαγή Ν, κατόπιν εάν δεν μπορεί να είναι τέλος εργασίας της ζωής υπηρεσιών μπαταριών)
5) Προσθέστε τη σειρήνα (μπορεί να κάνει έναν ήχο για να υπενθυμίσει στο χρήστη για να φορτίσει πότε η μπαταρία αποθηκεύεται για πολύ καιρό, η τάση οφείλεται πάρα πολύ χαμηλός στη μόνη απαλλαγή να προστατεύσει τις μπαταρίες)
6) Μοναδική ταυτότητα (ένας μοναδικός αριθμός ταυτότητας μπορεί να προστεθεί σε κάθε πίνακα για την επισήμανση προϊόντων)
7) Επικοινωνία UART (η επικοινωνία με το PC μπορεί να πραγματοποιηθεί, στον καθορισμό και την εξέταση των στοιχείων των ανωτέρω στοιχείων 1-6 πριν από την παράδοση)
8) Η λειτουργία Bluetooth, έπειτα εσείς μπορεί να ελέγξει τη θέση μπαταριών τηλεφωνικώς σας
Προδιαγραφή (το κριτήριο μπορεί να είναι διευθετήσιμο όπως):
Αριθ. | ΠΑΡΑΜΕΤΡΟΣ | Κριτήριο | |
1 | Τάση | Τάση χρέωσης | Συνεχές ρεύμα: 29.4V CC/CV |
Τάση ισορροπίας για το μονό κύτταρο | 4.125±0.025V | ||
2 | Τρέχων | Ρεύμα ισορροπίας για το μονό κύτταρο | 80±5mA |
Τρέχουσα κατανάλωση | ≤25μA | ||
Μέγιστο ρεύμα συνεχούς χρέωσης | 12A | ||
Μέγιστο συνεχές ρεύμα απαλλαγής | 26A | ||
3 | Πέρα από την προστασία δαπανών | Πέρα από την τάση ανίχνευσης δαπανών για το μονό κύτταρο | 4.25±0.025V |
Κατά τη διάρκεια του χρόνου καθυστέρησης δαπανών | 800mS~1200mS | ||
Πέρα από την τάση απελευθέρωσης δαπανών για το μονό κύτταρο | 4.15±0.05V | ||
4 | Πέρα από την προστασία απαλλαγής | Πέρα από την τάση ανίχνευσης απαλλαγής για το μονό κύτταρο | 2.80±0.03V |
Κατά τη διάρκεια του χρόνου καθυστέρησης ανίχνευσης απαλλαγής | 800~1200mS | ||
Πέρα από την τάση απελευθέρωσης απαλλαγής για το μονό κύτταρο | 3.0±0.025V | ||
5 | Πέρα από την τρέχουσα προστασία | Over-current δαπανών προστασία | 13.33A±10% |
Over-Current δαπανών καθυστέρηση | 400~600mS | ||
Over-current protection1 απαλλαγής | 33.33A±10% | ||
Καθυστέρηση time1 ανίχνευσης | 700~1300mS | ||
Over-current protection2 απαλλαγής | 66.66A±20% | ||
Καθυστέρηση time2 ανίχνευσης | 70~130mS | ||
Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
6 | Σύντομη προστασία | Όρος ανίχνευσης | Εξωτερικό βραχυκύκλωμα |
Χρόνος καθυστέρησης ανίχνευσης | 160~240uS | ||
Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
7 | Αντίσταση | Στοιχεία κυκλώματος προστασίας (MOSFET) | ≤1.67mΩ |
8 | Θερμοκρασία | Λειτουργούσα σειρά θερμοκρασίας | -25~+70℃ |
Σειρά θερμοκρασίας αποθήκευσης | -40~+125℃ | ||
Δαπάνη πέρα από τη θερμοκρασία | 48.5℃±5℃ | ||
Δαπάνη κάτω από τη θερμοκρασία | -5℃±5℃ | ||
Απαλλαγή πέρα από τη θερμοκρασία | 70℃±5℃ | ||
Απαλλαγή κάτω από τη θερμοκρασία | -25℃±5℃ | ||
9 | Διάσταση | 56*46mm |
Εικόνα:
Πώς να διατάξει:
1. Έρευνα
2. Συζήτηση
3. Προσφορά και pi
4. Κατάθεση
5. Τελική επιβεβαίωση σχεδίων.
6. Η παραγωγή έναρξης - παραγωγή ώθησης - ακολουθεί την παραγωγή-τελειωμένη παραγωγή.
7. Πάρτε έναν κινηματογράφο ή μια φωτογραφία του προϊόντος και την μοιραστείτε με τον αγοραστή.
8. Πληρωμή υπολοίπου
9. Έτοιμος να στείλει έξω.
10. Στείλετε στο μεταφορέα/την αποστολέα.
11. Ακολουθήστε τα πράγματα ναυτιλίας.
12. Υπηρεσία μεταπωλήσεων. (Υποστήριξη υπηρεσιών ζωής)
