Λεπτομέρειες:
|
Χρήση: | απομονωμένο ευφυές βήμα οικιακών διακοπτών - κάτω | Τάση: | 9VDC |
---|---|---|---|
τρέχων: | 2200mA | Λογότυπο: | Προσαρμοσμένος |
Συχνότητα παραγωγής: | 50/60HZ | Δείγματα: | 2 PC ελεύθερα |
ΠΛΗΡΩΜΗ: | TT | Χρονική ανοχή: | 3-5 ημέρες |
Υψηλό φως: | 2200mA εναλλασσόμενο ρεύμα στο μετατροπέα συνεχούς δύναμης,Εναλλασσόμενο ρεύμα RA 5V στο μετατροπέα συνεχούς δύναμης,Hlk 20m09 |
Σημείωση: δοκιμή στη θερμοκρασία δωματίου
Όνομα προγράμματος
|
Τεχνικό Criterial
|
Μονάδα
|
Σημείωση
|
Εκτιμημένη τάση εισαγωγής
|
100-240
|
Vac
|
|
Σειρά τάσης εισαγωγής
|
85-264
|
Vac
|
ή 70-350Vdc
|
Μέγιστο ρεύμα εισαγωγής
|
≤0.6
|
Α
|
|
Ρεύμα κύματος εισαγωγής
|
≤34
|
Α
|
|
Αργή έναρξη εισαγωγής
|
≤50
|
κα
|
|
Υψηλή τάση εισαγωγής
|
MTBF≥100000
|
%
|
|
αποδοτικότητα
|
|||
Μακροπρόθεσμη αξιοπιστία
|
2A/250Vac
|
χ
|
|
Εξωτερική θρυαλλίδα
|
|
|
αργή θρυαλλίδα
|
σύσταση
|

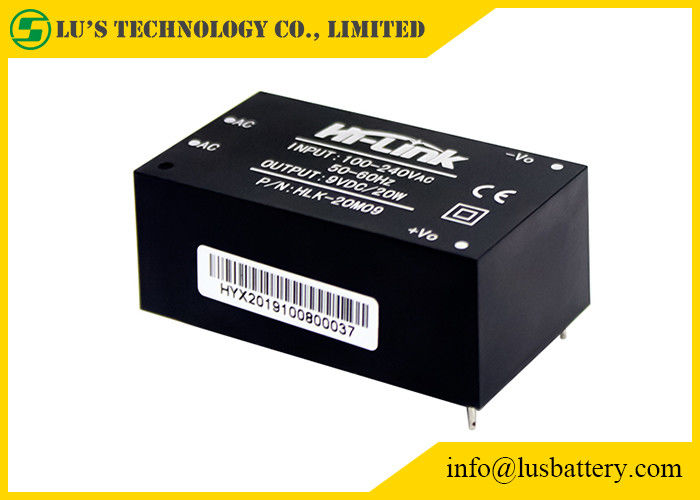

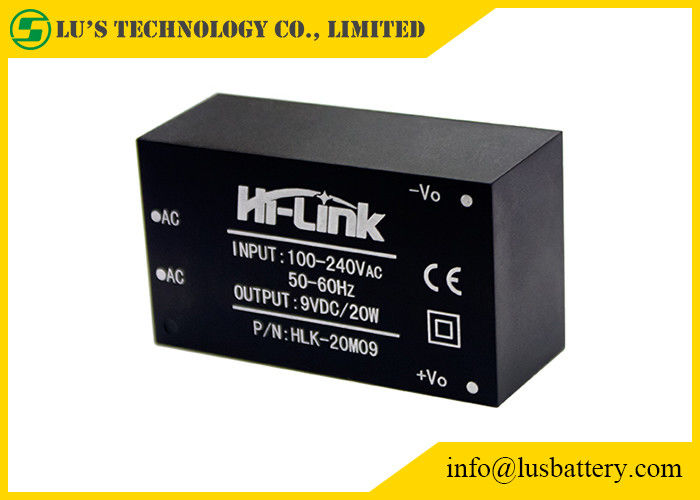

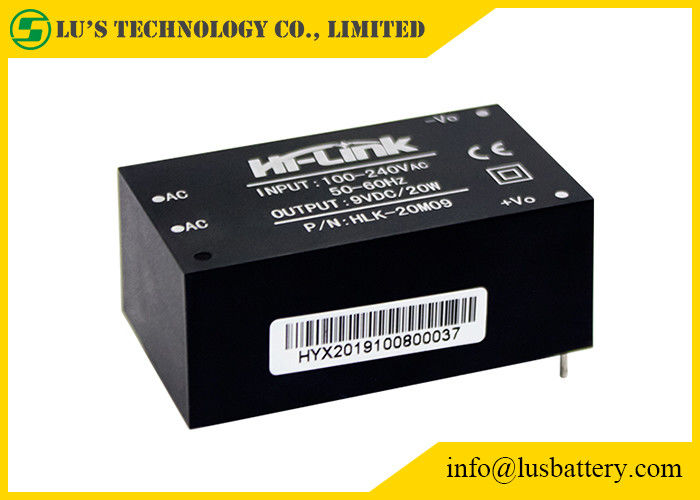

9V/2200mA ΜΙΝΙ χαρακτηριστικό παροχής ηλεκτρικού ρεύματος hlk 20m09:
Εισαγωγή
Παραγωγή:
Στοιχεία | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
No-load εκτιμημένη τάση παραγωγής | 9±0.1 | Vdc | |
Το πλήρης-φορτίο η τάση παραγωγής | 9±0.2 | Vdc | |
Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥2300 | μΑ | |
Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | 2200 | μΑ | |
Κανονισμός τάσης | ±0.2 | % | |
Κανονισμός φορτίων | ±0.5 | % | |
Αποδοτικότητα χαμηλής τάσης εισαγωγής | Vin=115Vac, παραγωγή πλήρες load≥80 | % | |
Αποδοτικότητα υψηλής τάσης εισαγωγής | Vin=230Vac, παραγωγή πλήρες load≥82 | % | |
Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤150 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
Over-current παραγωγής προστασία | 110-150% του μέγιστου φορτίου παραγωγής | Α | |
Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
Διαμορφώστε το αριθ. | Μέγεθος (χιλ.) | Βάρος (ζ) | Δύναμη παραγωγής (ψ) | Τάση παραγωγής (β) | Ρεύμα παραγωγής (μΑ) | Αποδοτικότητα % (ΤΥΠΟΣ) |
Hlk-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
Hlk-2M05 | 5 | 400 | ||||
Hlk-2M09 | 9 | 230 | ||||
Hlk-2M12 | 12 | 170 | ||||
Hlk-2M24 | 24 | 84 | ||||
Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
Hlk-PM03 | 3.3 | 1000 | ||||
Hlk-PM09 | 9 | 330 | ||||
Hlk-PM12 | 12 | 250 | ||||
Hlk-PM24 | 24 | 125 | ||||
Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
Hlk-5M05 | 5 | 1000 | ||||
Hlk-5M09 | 9 | 560 | ||||
Hlk-5M12 | 12 | 450 | ||||
Hlk-5M24 | 24 | 208 | ||||
Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
Hlk-10M05 | 5 | 2000 | ||||
Hlk-10M09 | 9 | 1100 | 78 | |||
Hlk-10M12 | 12 | 830 | ||||
Hlk-10M24 | 24 | 416 | ||||
Hlk-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
Hlk-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
Hlk-20M09 | 9 | 2200 | ||||
Hlk-20M12 | 12 | 1666 | ||||
Hlk-20M15 | 15 | 1300 | ||||
Hlk-20M24 | 24 | 833 | 84 | |||
Hlk-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
Hlk-30M09 | 9 | 3300 | 90 | |||
Hlk-30M12 | 12 | 2500 | ||||
Hlk-30M15 | 15 | 2000 | ||||
Hlk-30M24 | 24 | 1250 | ||||
Hlk-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
Hlk-40M09 | 9 | 4400 | 90 | |||
Hlk-40M12 | 12 | 3300 | ||||
Hlk-40M15 | 15 | 2600 | ||||
Hlk-40M24 | 24 | 1600 |
20W ΠΑΡΟΧΉ ΗΛΕΚΤΡΙΚΟΎ ΡΕΎΜΑΤΟΣ ΣΥΝΕΧΟΎΣ PCB ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ:
