Λεπτομέρειες:
|

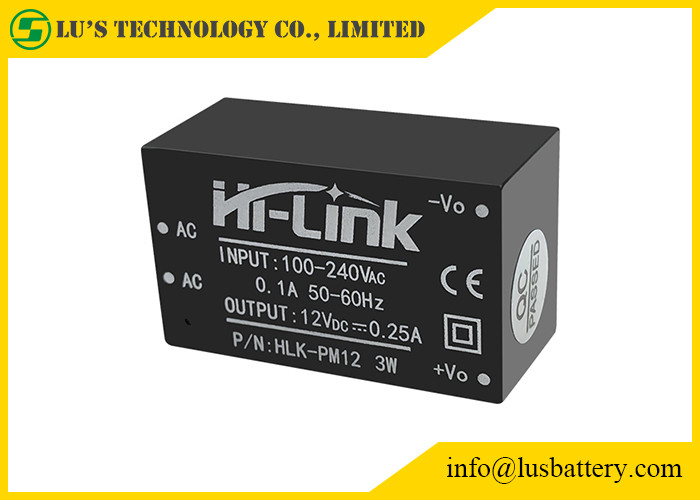

| Αριθμός μερών: | Hlk-PM12 | Διαμόρφωση: | απομονωμένος |
|---|---|---|---|
| Τάση παραγωγής: | 12v | Ρεύμα παραγωγής: | 250mA |
| Λογότυπο: | Μπορέστε να προσαρμοστείτε | Έξω τεθειμένος αριθμός: | Ενιαίος |
| Υψηλό φως: | 250MA ενιαίος μετατροπέας παραγωγής,12V απομονωμένος ενιαίος μετατροπέας παραγωγής,Ενιαίοι ΣΥΝΕΧΕΊΣ μετατροπείς εναλλασσόμενου ρεύματος παραγωγής |
||
| Διαμορφώστε το αριθ. | Μέγεθος (χιλ.) | Βάρος (ζ) | Δύναμη παραγωγής (ψ) | Τάση παραγωγής (β) | Ρεύμα παραγωγής (μΑ) | Αποδοτικότητα % (ΤΥΠΟΣ) |
| Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| Hlk-PM03 | 3.3 | 1000 | ||||
| Hlk-PM09 | 9 | 330 | ||||
| Hlk-PM12 | 12 | 250 | ||||
| Hlk-PM24 | 24 | 125 |
PCB
3W εξαιρετικά μικρός πίνακας PCB σειράς
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Στοιχεία | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
| No-load εκτιμημένη τάση παραγωγής | 12.0±0.1 | Vdc | |
| Το πλήρης-φορτίο η τάση παραγωγής | 12.0±0.2 | Vdc | |
| Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥350 | μΑ | |
| Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | 250 | μΑ | |
| Κανονισμός τάσης | ±0.2 | % | |
| Κανονισμός φορτίων | ±0.5 | % | |
| Αποδοτικότητα χαμηλής τάσης εισαγωγής | Vin=115Vac, παραγωγή πλήρες load≥73 | % | |
| Αποδοτικότητα υψηλής τάσης εισαγωγής | 3Vin=230Vac, παραγωγή πλήρες load≥73 | % | |
| Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤120 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
| Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
| Over-current παραγωγής προστασία | Μέγιστο φορτίο 110-150% παραγωγής | Α | |
| Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
Χαρακτηριστικά ασφάλειας:
1 προϊόντα με σκοπό να συναντήσουν UL, απαιτήσεις πιστοποίησης ασφάλειας CE.
2 ασφάλεια και ηλεκτρομαγνητική συμβατότητα
Σχεδιασμένος με την εισαγωγή της επικυρωμένης UL ασφάλειας 0.5A
Πίνακας PCB που χρησιμοποιεί τη double-sided παραγωγή πιάτων χαλκού ντυμένη, υλικό για το επίπεδο εκτίμησης πυρκαγιάς 94-V0
Ασφάλειες προτύπου: Συμμόρφωση με UL1012, EN60950, UL60950
Τάση μόνωσης: Ι/PO/Π: 2500VAC
Αντίσταση μόνωσης: Ι/PO/P> 100M ΩΜ/500VDC 25 ℃ 70% RH
Διεξαγωγή και ακτινοβολία: συμμορφωθείτε με EN55011, EN55022 (CISPR22)
Ηλεκτροστατική απαλλαγή: IEC/EN 61000-4-2 επίπεδο 4 8kV/15kV
Ασυλία ακτινοβολίας RF: Το IEC/το EN 61000-4-3 βλέπει τη σημείωση εφαρμογής
3 σχέδιο ασφάλειας θερμοκρασίας
Στη θερμοκρασία δωματίου, οι πυκνωτές αυτής της δύναμης, η εσωτερική επιφάνεια της κύριας μέγιστης θερμοκρασίας μετατροπέων δεν υπερβαίνει 90
℃
Η μέγιστη θερμοκρασία επιφάνειας της Shell δεν υπερβαίνει 60 ℃
