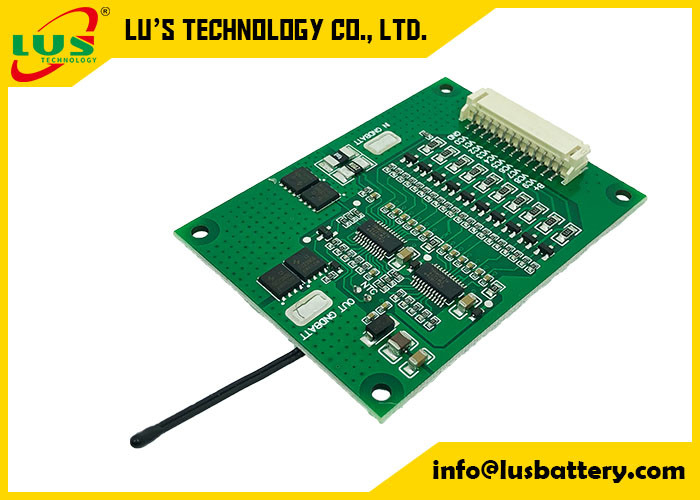

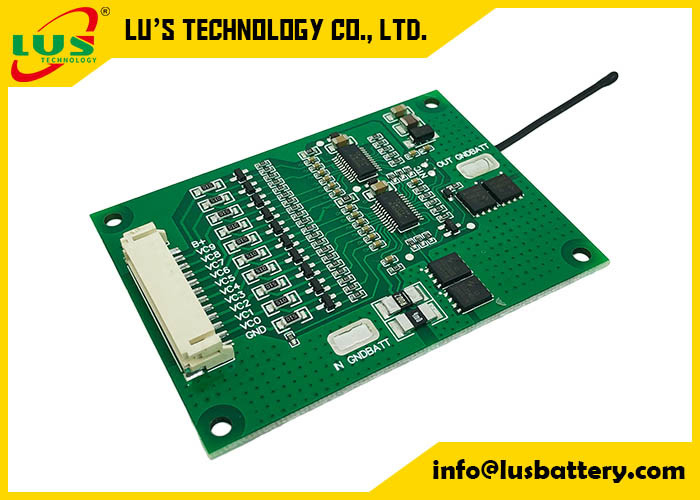

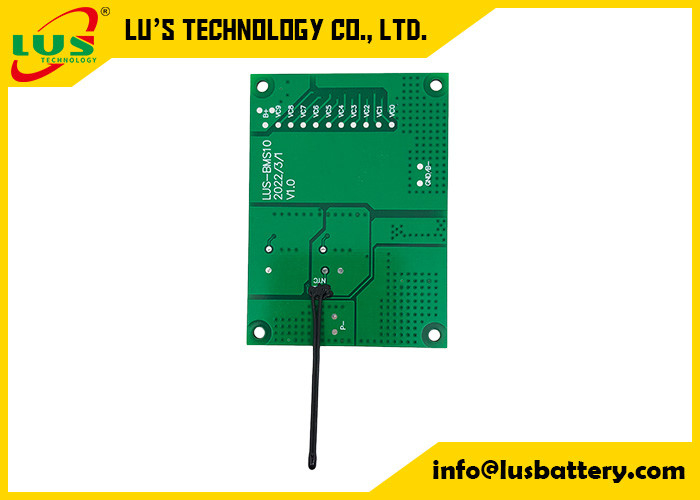

ενότητα PCB 5S 18.4V 15A BMS PCM για τη χρέωση και την προστασία των λι-ιονικών κυττάρων 18650 26650 21700
λι-ιονικά πακέτα bms-5S25A μπαταριών 18.5V
5S - διευθετήσιμο 60A μέγιστο PCM PCB 16S 18.5V -59.2V
5S – η ενότητα κυκλωμάτων προστασίας 16S (PCM) είναι χαμηλού κόστους αυτόνομος πίνακας κυκλωμάτων για την προστασία του λι-ιονικού πακέτου μπαταριών σας
5S 50A 21V PCM BMS 18650 λι-ιονικός πίνακας ελεγκτών μικροϋπολογιστών πινάκων προστασίας μπαταριών λίθιου
Χαρακτηριστικό γνώρισμα:
1.Protection πίνακας κυκλωμάτων για το λι-ιόν 25.9V 7S και το πακέτο λι-πολυμερών μπαταριών
2.BMS υποβάλλει αίτηση για την λι-ion/Li-πολυμερή μπαταρία σωρηδόν
3.To αποτρέπουν τα πακέτα μπαταριών από την υπερτίμηση, overdischarge, πέρα από το ρεύμα, πέρα από τη θερμοκρασία, βραχυκύκλωμα
4.With ισορροπία κυττάρων/λειτουργία ισορροπίας
5.Compatible και με τα κύτταρα λι-ιόντων και λι-πολυμερών σωμάτων.
6.How ισορροπώντας εργασίες λειτουργίας; μετά από την μπαταρία το πακέτο φορτίζεται πλήρως. Το PCM θα ανιχνεύσει την τάση κάθε κυττάρου και θα τακτοποιήσει την υψηλότερη τάση κάτω έως ότου φθάνουν άλλα κύτταρα στο ίδιο επίπεδο τάσης. Επομένως, βοηθά τα κύτταρα να έχουν τη μακρύτερη ζωή υπηρεσιών.
Προδιαγραφή PCM (το κριτήριο μπορεί να είναι διευθετήσιμο όπως):
| Πρότυπο: PCM07025-V1.0 |
| ΠΑΡΑΜΕΤΡΟΣ |
Κριτήριο |
| Τάση |
Τάση χρέωσης |
Συνεχές ρεύμα: 29.4V CC/CV |
| Τάση ισορροπίας για το μονό κύτταρο |
4.125±0.025V |
| Τρέχων |
Ρεύμα ισορροπίας για το μονό κύτταρο |
80±5mA |
| Τρέχουσα κατανάλωση |
≤25μA |
| Μέγιστο ρεύμα συνεχούς χρέωσης |
12A |
| Μέγιστο συνεχές ρεύμα απαλλαγής |
26A |
| Πέρα από την προστασία δαπανών |
Πέρα από την τάση ανίχνευσης δαπανών για το μονό κύτταρο |
4.25±0.025V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης δαπανών |
800mS~1200mS |
| Πέρα από την τάση απελευθέρωσης δαπανών για το μονό κύτταρο |
4.15±0.05V |
| Πέρα από την προστασία απαλλαγής |
Πέρα από την τάση ανίχνευσης απαλλαγής για το μονό κύτταρο |
2.80±0.03V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης ανίχνευσης απαλλαγής |
800~1200mS |
| Πέρα από την τάση απελευθέρωσης απαλλαγής για το μονό κύτταρο |
3.0±0.025V |
| Πέρα από την τρέχουσα προστασία |
Over-current δαπανών προστασία |
13.33A±10% |
| Over-Current δαπανών καθυστέρηση |
400~600mS |
| Over-current protection1 απαλλαγής |
33.33A±10% |
| Καθυστέρηση time1 ανίχνευσης |
700~1300mS |
| Over-current protection2 απαλλαγής |
66.66A±20% |
| Καθυστέρηση time2 ανίχνευσης |
70~130mS |
| Όρος απελευθέρωσης |
Φορτίο περικοπών, αυτόματη αποκατάσταση |
| Σύντομη προστασία |
Όρος ανίχνευσης |
Εξωτερικό βραχυκύκλωμα |
| Χρόνος καθυστέρησης ανίχνευσης |
160~240uS |
| Όρος απελευθέρωσης |
Φορτίο περικοπών, αυτόματη αποκατάσταση |
| Αντίσταση |
Στοιχεία κυκλώματος προστασίας (MOSFET) |
≤1.67mΩ |
| Θερμοκρασία |
Λειτουργούσα σειρά θερμοκρασίας |
-25~+70℃ |
| Σειρά θερμοκρασίας αποθήκευσης |
-40~+125℃ |
| Δαπάνη πέρα από τη θερμοκρασία |
48.5℃±5℃ |
| Δαπάνη κάτω από τη θερμοκρασία |
-5℃±5℃ |
| Απαλλαγή πέρα από τη θερμοκρασία |
70℃±5℃ |
| Απαλλαγή κάτω από τη θερμοκρασία |
-25℃±5℃ |
7S12A PCM 7S26A 18650 Lipo λι-ιονικός λίθιου μπαταριών προστασίας πινάκων W ισορροπίας BMS PCB PCM πίνακας κυκλωμάτων λιμένων πακέτων κοινός:
Λειτουργία:
Ανιχνεύστε και προστατεύστε την μπαταρία από την υπερτίμηση, πέρα -πέρα-dicharge, over-current βραχυκύκλωμα
, θερμοκρασία που ανιχνεύει την προστασία και auotmatically τη λειτουργία ισορροπίας τάσης.
Χτίστε με τα ηλεκτρονικά τμήματα υψηλών σημείων (ολοκληρωμένο κύκλωμα και MOSFET υψηλών σημείων), απλή δομή
το σχέδιο θα το δώσει τη σταθερότερη απόδοση ποιοτικής εργασίας, εύκαμπτη εφαρμογή (μπορεί να χρησιμοποιηθεί για λιγότερους
η μπαταρία σειράς με την αναχώρηση μερικών καρφιτσών σύνδεσης στην κενή θέση), πλήρες σύνολο μέτρων προστασίας άφησε αυτό εργάζεται καλά
χωρίς οποιοδήποτε infulence από τα εξωτερικά απροσδόκητα ατυχήματα.
Περίπου τα προϊόντα σας, μας λένε ακριβώς τα σχετικά κύτταρα τάσης τρέχων Α ή εξοπλισμός κ.λπ.,
θα βοηθήσουμε στο recomment τα καταλληλότερα προϊόντα για σας. ή σχεδιάζουμε για σας!
