Λεπτομέρειες:
|
| Σειρά: | 5s-10s | Διαστάσεις: | 74*54mm |
|---|---|---|---|
| προσαρμοσμένος: | υποδοχή | Έλεγχος θερμοκρασίας: | Ναι |
| Έλεγχος MOS: | βέβαιος | Μικρή διαταγή: | υποδοχή |
| Υψηλό φως: | Προσαρμοσμένος πίνακας προστασίας SW PCM,Ιονικός πίνακας προστασίας μπαταριών PCM λι,μπαταρία PCM λίθιου 36V 15A |
||

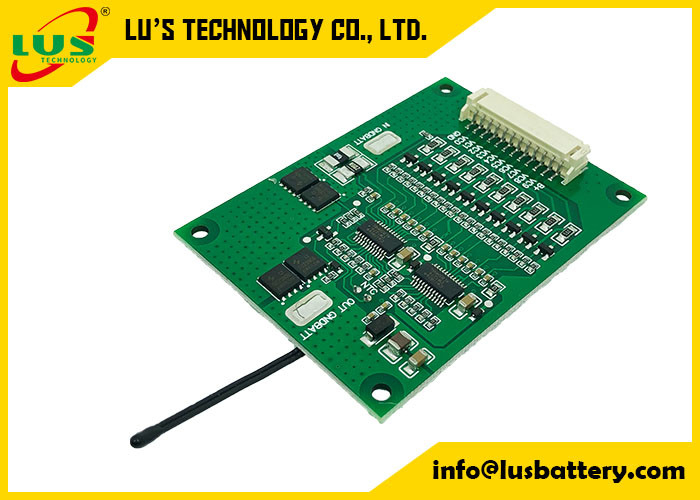

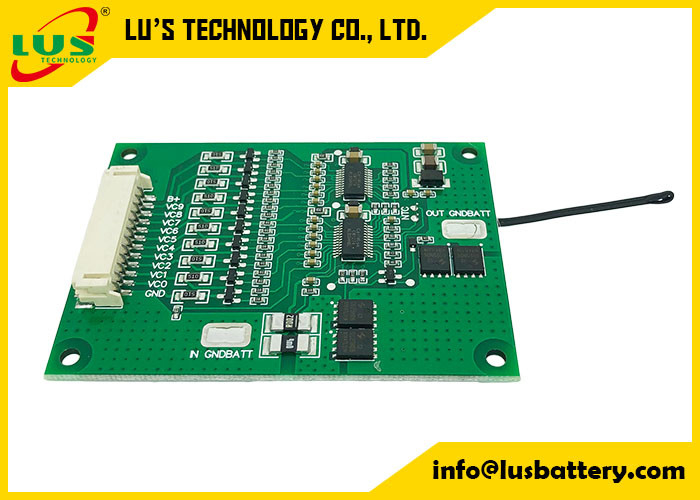

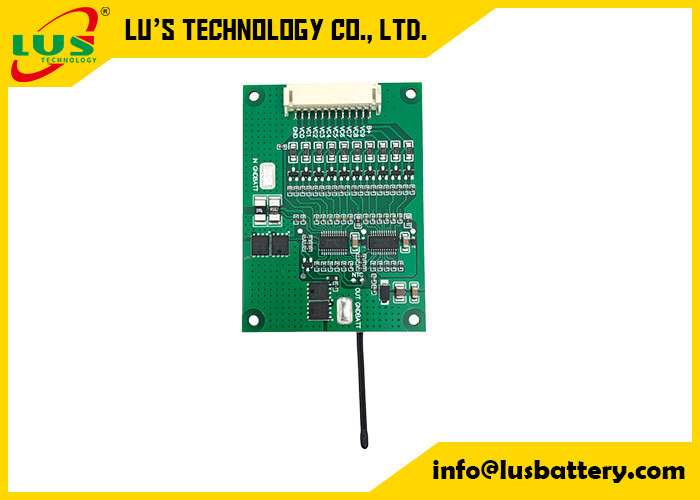

λι-ιονικός πίνακας προστασίας PCB PCM ισχύος της μπαταρίας BMS λίθιου 10S 36V 15A με ΠΡΟΣΑΡΜΟΣΜΈΝΟ SW
Η ενότητα BMS είναι 10S ή 36v κατάλληλο για το ιονικό πακέτο μπαταριών λι 36v
Για NMC μπαταριών το υψηλό απαλλαγής τρέχον 10A ρευμάτων 20A υψηλό κύκλωμα φόρτισης ισορροπίας προστασίας θερμοκρασίας προστασίας βραχυκυκλώματος φόρτισης
έξυπνο BMS με την επικοινωνία Bluetooth και PC που θα χρησιμοποιηθεί για να προστατεύσει και να ελέγξει τη θέση μπαταριών σας ορατή από τον υπολογιστή και αρρενωπό APP σας κ.λπ….
Χαρακτηριστικό γνώρισμα:
1) Δύναμη από την ανίχνευση (μπορεί να κλειδωθεί όταν αφαιρείται το PCM από το πακέτο μπαταριών, για να αποφύγει τα ατυχήματα ασφάλειας που προκαλούνται από την αναρμόδια αποσύνθεση ή την αντικατάσταση χρηστών)
2) Στατιστικές MOS των χρόνων προστασίας overtemperature (μπορεί να κλειδώσει μετά από την προστασία χρονικού overtemperature Ν για να αποφύγει τα ατυχήματα ασφάλειας που προκαλούνται από την υπερφόρτωση χρηστών)
3) Δύναμη στο συγχρονισμό (μπορεί να κλειδώσει μετά από τα έτη Ν που τρέχουν, αυτό μέσα μπορούμε να σχεδιάσουμε έναν χρόνο κλειδαριών εξαρτώμαστε από τη ζωή υπηρεσιών μπαταριών, κατόπιν ο χρήστης δεν μπορεί να αντικαταστήσει τις μπαταρίες από μόνοι τους)
4) Μετρώντας χρόνοι απαλλαγής (μπορεί να σχεδιάσει την κλειδαριά επάνω μετά από τη χρονικές δαπάνη και την απαλλαγή Ν, κατόπιν εάν δεν μπορεί να είναι τέλος εργασίας της ζωής υπηρεσιών μπαταριών)
5) Προσθέστε τη σειρήνα (μπορεί να κάνει έναν ήχο για να υπενθυμίσει στο χρήστη για να φορτίσει πότε η μπαταρία αποθηκεύεται για πολύ καιρό, η τάση οφείλεται πάρα πολύ χαμηλός στη μόνη απαλλαγή να προστατεύσει τις μπαταρίες)
6) Μοναδική ταυτότητα (ένας μοναδικός αριθμός ταυτότητας μπορεί να προστεθεί σε κάθε πίνακα για την επισήμανση προϊόντων)
7) Επικοινωνία UART (η επικοινωνία με το PC μπορεί να πραγματοποιηθεί, στον καθορισμό και την εξέταση των στοιχείων των ανωτέρω στοιχείων 1-6 πριν από την παράδοση)
8) Η μπλε λειτουργία δοντιών, έπειτα εσείς μπορεί να ελέγξει τη θέση μπαταριών τηλεφωνικώς σας
Προδιαγραφές PCM για πακέτα μπαταριών 37V (10S) τα λι-ιονικά
Lus-bms10-V1.1
| Αριθ. | ΠΑΡΑΜΕΤΡΟΣ | Κριτήριο | |
| 1 | Τάση | Τάση χρέωσης | Συνεχές ρεύμα: 42V CC/CV |
| Τάση ισορροπίας για το μονό κύτταρο | 4.125±0.025V | ||
| 2 | Τρέχων | Ρεύμα ισορροπίας για το μονό κύτταρο | 80±5mA |
| Τρέχουσα κατανάλωση | ≤25μA | ||
| Μέγιστο ρεύμα συνεχούς χρέωσης | 13.6A | ||
| Μέγιστο συνεχές ρεύμα απαλλαγής | 20A | ||
| 3 | Πέρα από την προστασία δαπανών | Πέρα από την τάση ανίχνευσης δαπανών για το μονό κύτταρο | 4.25±0.025V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης δαπανών | 800mS~1200mS | ||
| Πέρα από την τάση απελευθέρωσης δαπανών για το μονό κύτταρο | 4.15±0.05V | ||
| 4 | Πέρα από την προστασία απαλλαγής | Πέρα από την τάση ανίχνευσης απαλλαγής για το μονό κύτταρο | 2.80±0.08V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης ανίχνευσης απαλλαγής | 500~1500mS | ||
| Πέρα από την τάση απελευθέρωσης απαλλαγής για το μονό κύτταρο | 3.0±0.1V | ||
| 5 | Πέρα από την τρέχουσα προστασία | Over-current δαπανών προστασία | 24A±10% |
| Over-Current δαπανών καθυστέρηση | 400~600mS | ||
| Over-current protection1 απαλλαγής | 55A±10% | ||
| Καθυστέρηση time1 ανίχνευσης | 700~1300mS | ||
| Over-current protection2 απαλλαγής | 40A±20% | ||
| Καθυστέρηση time2 ανίχνευσης | 800~1200mS | ||
| Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
| 6 | Σύντομη προστασία | Όρος ανίχνευσης | Εξωτερικό βραχυκύκλωμα |
| Χρόνος καθυστέρησης ανίχνευσης | 1000mS-1600mS | ||
| Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
| 7 | Αντίσταση | Στοιχεία κυκλώματος προστασίας (MOSFET) | ≤3mΩ |
| 8 | Θερμοκρασία | Λειτουργούσα σειρά θερμοκρασίας | -25~+70℃ |
| Σειρά θερμοκρασίας αποθήκευσης | -40~+125℃ | ||
| Δαπάνη πέρα από τη θερμοκρασία | 48.5℃±5℃ | ||
| Δαπάνη κάτω από τη θερμοκρασία | -5℃±5℃ | ||
| Απαλλαγή πέρα από τη θερμοκρασία | 70℃±5℃ | ||
| Απαλλαγή κάτω από τη θερμοκρασία | -25℃±5℃ | ||
