Περιγραφή:
Η εξαιρετικά-μικρή παροχή ηλεκτρικού ρεύματος ενότητας σειράς 10W είναι ένας μικρός-όγκος, υψηλής απόδοσης ανεφοδιασμός ενότητας ΣΥΝΕΧΟΎΣ δύναμης εναλλασσόμενου ρεύματος. Έχει τα πλεονεκτήματα της σφαιρικής σειράς τάσης εισαγωγής, της ανόδου χαμηλής θερμοκρασίας, της χαμηλής ισχύος κατανάλωσης, της υψηλής αποδοτικότητας, της υψηλής αξιοπιστίας και της υψηλής απομόνωσης ασφάλειας.
Έχει χρησιμοποιηθεί ευρέως στο έξυπνο σπίτι, τον έλεγχο αυτοματοποίησης, τον εξοπλισμό επικοινωνιών, την ενοργάνωση και άλλες βιομηχανίες.
|
Όνομα προϊόντων
|
συνεχές ρεύμα εναλλασσόμενου ρεύματος ενότητας δύναμης
|
Ύφος
|
Ενιαία παραγωγή
|
|
Εμπορικό σήμα
|
Γεια-σύνδεση ή cOem
|
Απομόνωση
|
3000Vac
|
|
Υλικό
|
Πλαστικό, PCBA
|
Θέση του προϊόντος
|
Επαρχία Γκουαγκντόνγκ, Κίνα
|
|
Χρώμα
|
Μαύρος
|
Τρόποι συσκευασίας
|
Συσκευασμένος στα χαρτοκιβώτια με το δίσκο
|
|
Μέγεθος
|
46.9*27.8*21.8mm
|
Μετά από την υπηρεσία πώλησης
|
Τεχνική υποστήριξη
|
Εναλλασσόμενο ρεύμα στον πρότυπο κατάλογο ΣΥΝΕΧΏΝ μετασχηματιστών:
| Διαμορφώστε το αριθ. |
Μέγεθος (χιλ.) |
Βάρος (ζ) |
Δύναμη παραγωγής (ψ) |
Τάση παραγωγής (β) |
Ρεύμα παραγωγής (μΑ) |
Αποδοτικότητα % (ΤΥΠΟΣ) |
| Hlk-2M03 |
30*16*19 |
18g |
2W |
3.3 |
600 |
69 |
| Hlk-2M05 |
5 |
400 |
| Hlk-2M09 |
9 |
230 |
| Hlk-2M12 |
12 |
170 |
| Hlk-2M24 |
24 |
84 |
| Hlk-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
| Hlk-PM03 |
3.3 |
1000 |
| Hlk-PM09 |
9 |
330 |
| Hlk-PM12 |
12 |
250 |
| Hlk-PM24 |
24 |
125 |
| Hlk-5M03 |
38*23*18 |
32g |
5W |
3.3 |
1500 |
72 |
| Hlk-5M05 |
5 |
1000 |
| Hlk-5M09 |
9 |
560 |
| Hlk-5M12 |
12 |
450 |
| Hlk-5M24 |
24 |
208 |
| Hlk-10M03 |
47*28*22 |
40g |
10W |
3.3 |
3000 |
72 |
| Hlk-10M05 |
5 |
2000 |
| Hlk-10M09 |
9 |
1100 |
78 |
| Hlk-10M12 |
12 |
830 |
| Hlk-10M24 |
24 |
416 |
| Hlk-12M12 |
50.8*25.4*15 |
80g |
12W |
12 |
1000 |
86 |
| Hlk-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
| Hlk-20M09 |
9 |
2200 |
| Hlk-20M12 |
12 |
1666 |
| Hlk-20M15 |
15 |
1300 |
| Hlk-20M24 |
24 |
833 |
84 |
| Hlk-30M05 |
56*32*22.5 |
80g |
30W |
5 |
6000 |
89 |
| Hlk-30M09 |
9 |
3300 |
90 |
| Hlk-30M12 |
12 |
2500 |
| Hlk-30M15 |
15 |
2000 |
| Hlk-30M24 |
24 |
1250 |
| Hlk-40M05 |
56*32*22.5 |
80g |
40W |
5 |
8000 |
89 |
| Hlk-40M09 |
9 |
4400 |
90 |
| Hlk-40M12 |
12 |
3300 |
| Hlk-40M15 |
15 |
2600 |
| Hlk-40M24 |
24 |
1600 |
PCB πινάκων κυκλωμάτων μετατροπέων συνεχών PCB-υποστηριγμάτων εναλλασσόμενου ρεύματος 9V 1.1A:

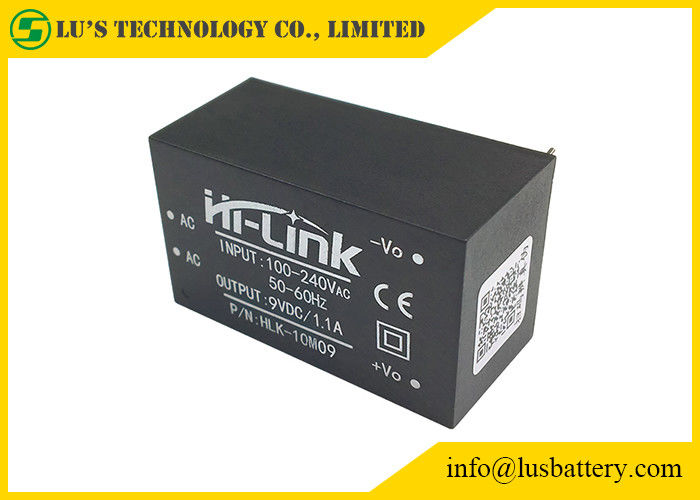

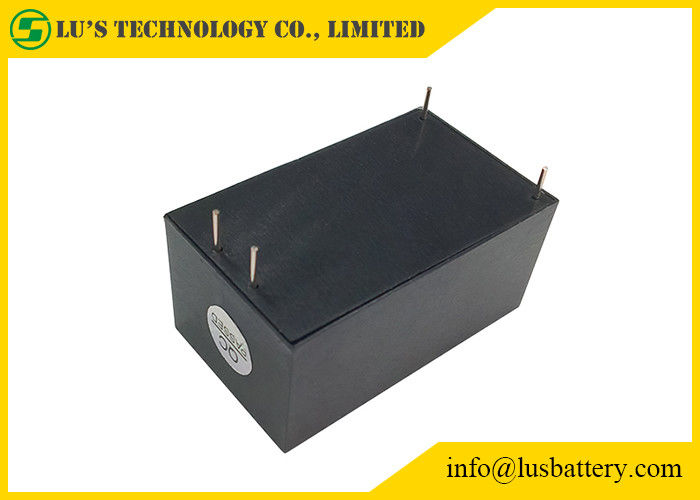

ενότητα μετατροπέων 9V 10W 1.1A acdc:
εξαιρετικά-συμπαγές σχέδιο ενότητας δύναμης 10W:
hlk10m09 βήμα ενότητας δύναμης - κάτω από:
| Στοιχεία |
Τεχνικές παράμετροι |
Μονάδες |
Σημειώσεις |
| No-load εκτιμημένη τάση παραγωγής |
9.0±0.1 |
Vdc |
|
| Το πλήρης-φορτίο η τάση παραγωγής |
5.0±0.2 |
Vdc |
|
| Μέγιστο ρεύμα παραγωγής λίγος χρόνου |
≥1200 |
μΑ |
|
| Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής |
≥1100 |
μΑ |
|
| Κανονισμός τάσης |
±2 |
% |
|
| Κανονισμός φορτίων |
±0.5 |
% |
|
| Κυματισμός και θόρυβος παραγωγής (mVp-π) |
≤70 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF |
MV |
|
| Το άναμμα/μακριά υπερανυψώνει το εύρος |
(Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 |
%Vo |
|
| Over-current παραγωγής προστασία |
110-150% του μέγιστου φορτίου παραγωγής |
Α |
|
| Προστασία βραχυκυκλώματος παραγωγής |
Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος |
|
Κανένας-ζημία σε ολόκληρη τη συσκευή |
