Λεπτομέρειες:
|
| Τάση παραγωγής: | 24V | Ρεύμα παραγωγής: | 0.42A, 416mA |
|---|---|---|---|
| Τάση εισαγωγής: | 100-240V, 70-350VDC | Εκτιμημένη δύναμη: | 90-245 |
| No-load απώλεια: | <0> | ΛΟΓΟΤΥΠΟ: | Μπορέστε να προσαρμοστείτε |
| Υψηλό φως: | 10w παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος,416mA παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος,Hlk-10M24 |
||

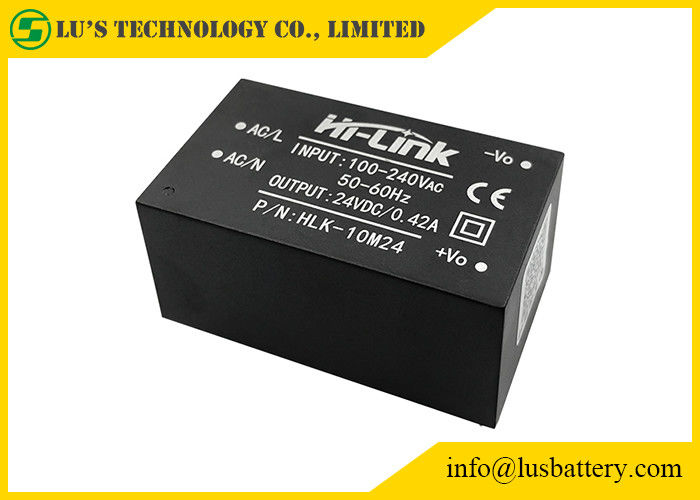

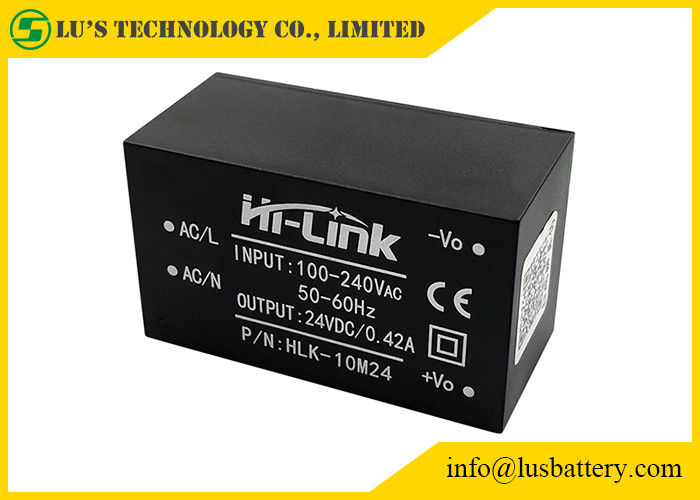

εξαιρετικά-συμπαγής ενότητα δύναμης 10W:
ΣΥΝΕΧΉΣ 24v ενότητα εναλλασσόμενου ρεύματος για το βήμα - κάτω από το σχέδιο παροχής ηλεκτρικού ρεύματος μετατροπής δύναμης 10W:
ΣΥΝΕΧΉΣ ΜΕΤΑΤΡΟΠΈΑΣ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ:
| Στοιχεία | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
| No-load εκτιμημένη τάση παραγωγής | 24±0.1 | Vdc | |
| Το πλήρης-φορτίο η τάση παραγωγής | 24±0.2 | Vdc | |
| Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥480 | μΑ | |
| Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | ≥420 | μΑ | |
| Κανονισμός τάσης | ±2 | % | |
| Κανονισμός φορτίων | ±0.5 | % | |
| Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤70 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
| Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
| Over-current παραγωγής προστασία | 110-150% του μέγιστου φορτίου παραγωγής | Α | |
| Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
Χαρακτηριστικά εισαγωγής
(δοκιμή στη θερμοκρασία δωματίου 20 ℃).
Τεχνική μονάδα κριτηρίων ονόματος στοιχείων
Εκτιμημένη τάση εισαγωγής 100-240 VAc
Σειρά 90-264 VAc τάσης εισαγωγής
Μέγιστη εισαγωγή τρέχον ≤0.2 Α
Τρέχον κύμα εισαγωγής ≤10 Α
μέγιστη τάση εισαγωγής ≤270 VAc
Εισάγετε την αργή κα έναρξης ≤50
Αποδοτικότητα Vin=110VAc, πλήρης-load≥-σύνολο 69% χαμηλής τάσης εισαγωγής παραγωγής
Αποδοτικότητα Vin=220VAc, πλήρης-load≥-σύνολο 70% υψηλής τάσης εισαγωγής παραγωγής
Μακροπρόθεσμη αξιοπιστία MTBF≥100,000 χ
Εκτιμημένη φορτίο τάση +5±0.1 VDc παραγωγής
Πλήρης εκτιμημένη τάση +5±0.2 VDc παραγωγής
Βραχυπρόθεσμο μέγιστο ρεύμα παραγωγής ≥1000 μΑ
Το μέγιστο ρεύμα παραγωγής για πολύ καιρό ≥600 μΑ
Κανονισμός ± 0.2% τάσης
Κανονισμός ± 0.5% φορτίων
Κυματισμός και θόρυβος παραγωγής
(mVp-π) ≤50
Εκτιμημένη τάση εισαγωγής, πλήρες φορτίο. Χρησιμοποίηση 20MHz του εύρους ζώνης,
Το φορτίο δευτερεύων πυκνωτής 10uF και 0.1uF που εξετάζεται. MV
Ο διακόπτης υπερανυψώνει το εύρος (εκτιμημένα τάση εισαγωγής και φορτίο παραγωγής συν 10%) ≤ 5% VO
Over-current παραγωγής προστασία 150-200% του μέγιστου φορτίου Α παραγωγής
Το άμεσο βραχυκύκλωμα προστασίας βραχυκυκλώματος παραγωγής στην κανονική παραγωγή, επαναλαμβάνει αυτόματα την κανονική λειτουργία μετά από έναν κοντό
αφαίρεση κυκλωμάτων
