Χαρακτηριστικά εισαγωγής (δοκιμή στη θερμοκρασία δωματίου 20 ℃).
Εκτιμημένη τάση εισαγωγής: 100-240 VAc
Σειρά τάσης εισαγωγής: 90-264 VAc
Μέγιστο ρεύμα εισαγωγής: ≤0.2 Α
Τρέχον κύμα εισαγωγής: ≤10 Α
μέγιστη τάση εισαγωγής: ≤270VAc
Εισάγετε την αργή έναρξη: ≤50 κα
Αποδοτικότητα χαμηλής τάσης εισαγωγής: Vin=110VAc, πλήρης-load≥-σύνολο 69% παραγωγής
Αποδοτικότητα υψηλής τάσης εισαγωγής: Vin=220VAc, πλήρης-load≥-σύνολο 70% παραγωγής
Μακροπρόθεσμη αξιοπιστία MTBF: ≥100,000 χ
Το φορτίο εκτίμησε την τάση παραγωγής: +5±0.1 VDc
Πλήρης εκτιμημένη τάση παραγωγής: +5±0.2 VDc
Βραχυπρόθεσμο μέγιστο ρεύμα παραγωγής: ≥1000 μΑ
Το μέγιστο ρεύμα παραγωγής για πολύ καιρό: ≥600 μΑ
Κανονισμός τάσης: ± 0.2%
Κανονισμός φορτίων: ± 0.5%
Κυματισμός και θόρυβος παραγωγής: (mVp-π) ≤50
Εκτιμημένη τάση εισαγωγής, πλήρες φορτίο. Χρησιμοποίηση 20MHz του εύρους ζώνης,
Το φορτίο δευτερεύων πυκνωτής 10uF και 0.1uF που εξετάζεται. MV
Ο διακόπτης υπερανυψώνει το εύρος (εκτιμημένα τάση εισαγωγής και φορτίο παραγωγής συν 10%) ≤ 5% VO
Over-current παραγωγής προστασία 150-200% του μέγιστου φορτίου Α παραγωγής
Το άμεσο βραχυκύκλωμα προστασίας βραχυκυκλώματος παραγωγής στην κανονική παραγωγή, επαναλαμβάνει αυτόματα την κανονική λειτουργία μετά από μια αφαίρεση βραχυκυκλώματος
Καυτός πωλήστε το πρότυπο
| Διαμορφώστε το αριθ. |
Μέγεθος (χιλ.) |
Βάρος (ζ) |
Δύναμη παραγωγής (ψ) |
Τάση παραγωγής (β) |
Ρεύμα παραγωγής (μΑ) |
Αποδοτικότητα % (ΤΥΠΟΣ) |
| Hlk-2M03 |
30*16*19 |
18g |
2W |
3.3 |
600 |
69 |
| Hlk-2M05 |
5 |
400 |
| Hlk-2M09 |
9 |
230 |
| Hlk-2M12 |
12 |
170 |
| Hlk-2M24 |
24 |
84 |
| Hlk-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
| Hlk-PM03 |
3.3 |
1000 |

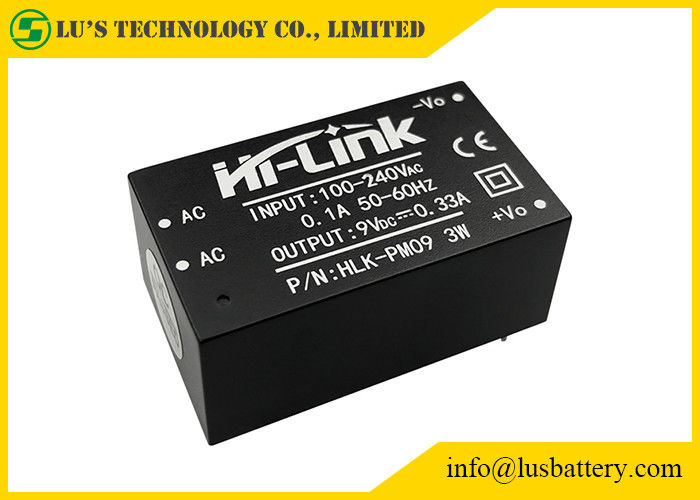

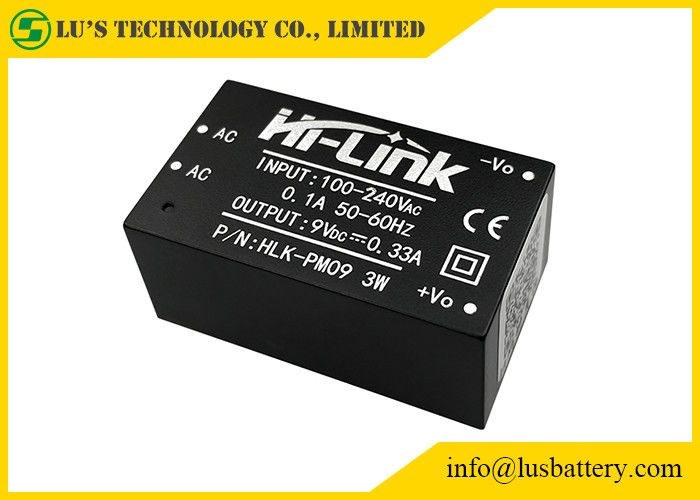

| Hlk-PM09 |
9 |
330 |
| Hlk-PM12 |
12 |
250 |
| Hlk-PM24 |
24 |
125 |
| Hlk-5M03 |
38*23*18 |
32g |
5W |
3.3 |
1500 |
72 |
| Hlk-5M05 |
5 |
1000 |
| Hlk-5M09 |
9 |
560 |
| Hlk-5M12 |
12 |
450 |
| Hlk-5M24 |
24 |
208 |
| Hlk-10M03 |
47*28*22 |
40g |
10W |
3.3 |
3000 |
72 |
| Hlk-10M05 |
5 |
2000 |
| Hlk-10M09 |
9 |
1100 |
78 |
| Hlk-10M12 |
12 |
830 |
| Hlk-10M24 |
24 |
416 |
| Hlk-12M12 |
50.8*25.4*15 |
80g |
12W |
12 |
1000 |
86 |
| Hlk-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
| Hlk-20M09 |
9 |
2200 |
| Hlk-20M12 |
12 |
1666 |
| Hlk-20M15 |
15 |
1300 |
| Hlk-20M24 |
24 |
833 |
84 |
| Hlk-30M05 |
56*32*22.5 |
80g |
30W |
5 |
6000 |
89 |
| Hlk-30M09 |
9 |
3300 |
90 |
| Hlk-30M12 |
12 |
2500 |
| Hlk-30M15 |
15 |
2000 |
| Hlk-30M24 |
24 |
1250 |
| Hlk-40M05 |
56*32*22.5 |
80g |
40W |
5 |
8000 |
89 |
| Hlk-40M09 |
9 |
4400 |
90 |
| Hlk-40M12 |
12 |
3300 |
| Hlk-40M15 |
15 |
2600 |
| Hlk-40M24 |
24 |
1600 |
| Στοιχεία |
Τεχνικές παράμετροι |
Μονάδες |
Σημειώσεις |
| No-load εκτιμημένη τάση παραγωγής |
9.0±0.1 |
Vdc |
|
| Το πλήρης-φορτίο η τάση παραγωγής |
9.0±0.2 |
Vdc |
|
| Μέγιστο ρεύμα παραγωγής λίγος χρόνου |
≥430 |
μΑ |
|
| Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής |
330 |
μΑ |
|
| Κανονισμός τάσης |
±0.2 |
% |
|
| Κανονισμός φορτίων |
±0.5 |
% |
|
| Αποδοτικότητα χαμηλής τάσης εισαγωγής |
Vin=115Vac, παραγωγή πλήρες load≥73 |
% |
|
| Αποδοτικότητα υψηλής τάσης εισαγωγής |
3Vin=230Vac, παραγωγή πλήρες load≥73 |
% |
|
| Κυματισμός και θόρυβος παραγωγής (mVp-π) |
≤120 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF |
MV |
|
| Το άναμμα/μακριά υπερανυψώνει το εύρος |
(Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 |
%Vo |
|
| Over-current παραγωγής προστασία |
Μέγιστο φορτίο 110-150% παραγωγής |
Α |
|
| Προστασία βραχυκυκλώματος παραγωγής |
Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος |
|
Κανένας-ζημία σε ολόκληρη τη συσκευή |
