Λεπτομέρειες:
|
| Δύναμη παραγωγής: | 1 - 50W | Τάση εισαγωγής: | 100~240V |
|---|---|---|---|
| Τάση παραγωγής: | 3.3V | Ρεύμα παραγωγής: | 1.5A |
| Τύπος: | ΟΛΟΚΛΗΡΩΜΈΝΑ ΚΥΚΛΏΜΑΤΑ ΛΟΓΙΚΗΣ | COem: | Υποστηριγμένος |
| ΛΟΓΟΤΥΠΟ: | Προσαρμοσμένος | ||
| Υψηλό φως: | Συνεχής μετατροπέας εναλλασσόμενου ρεύματος Hilink 5M03,600mA συνεχής μετατροπέας εναλλασσόμενου ρεύματος,106Kpa εναλλασσόμενο ρεύμα στην παροχή συνεχούς ηλεκτρικού ρεύματος |
||
1. Χαρακτηριστικά γνωρίσματα προϊόντων
1). Συναντήστε UL, απαιτήσεις CE
2). Ultra-thin, εξαιρετικά-μικρός
3). Όλη η εισαγωγή τάσης (εναλλασσόμενο ρεύμα: 90 ~ 264V)
4). Χαμηλός κυματισμός και χαμηλού θορύβου
5). Υπερφόρτωση παραγωγής και προστασία βραχυκυκλώματος
6). Υψηλή αποδοτικότητα, πυκνότητα υψηλής δύναμης
7). Το προϊόν σχεδιάζεται για να καλύψει τις απαιτήσεις της δοκιμής EMC και ασφάλειας
8). Χαμηλής ισχύος κατανάλωση, προστασία του περιβάλλοντος, no-load απώλεια <0>
9).100% φορτίο που γερνά και που εξετάζει
10)perio εξουσιοδότησης .1 ετών
2. Περιβαλλοντική συνθήκη
Τεχνική μονάδα κριτηρίων ονόματος στοιχείων
Θερμοκρασία -20-+60 ℃ λειτουργίας
Θερμοκρασία -40-+80 ℃ καταστημάτων
Σχετική υγρασία 5 95%
Ψύξη τρόπων ψύξης από την ακτινοβολία
Ατμοσφαιρική πίεση 80-106 Kpa
Θάλασσα - ανύψωση ≤2000 μ επιπέδων
Συντελεστής 10~500Hz, 2G10min δόνησης δόνησης. /1cycle, 60min.each κατά μήκος του Χ, Υ, άξονες Ζ
3.Electrical χαρακτηριστικό
1. Χαρακτηριστικά εισαγωγής (δοκιμή στη θερμοκρασία δωματίου 20 ℃).
Τεχνική μονάδα κριτηρίων ονόματος στοιχείων
Εκτιμημένη τάση εισαγωγής 100-240 VAc
Σειρά 90-264 VAc τάσης εισαγωγής
Μέγιστη εισαγωγή τρέχον ≤0.2 Α
Τρέχον κύμα εισαγωγής ≤10 Α
μέγιστη τάση εισαγωγής ≤270 VAc
Εισάγετε την αργή κα έναρξης ≤50
Αποδοτικότητα Vin=110VAc, πλήρης-load≥-σύνολο 69% χαμηλής τάσης εισαγωγής παραγωγής
Αποδοτικότητα Vin=220VAc, πλήρης-load≥-σύνολο 70% υψηλής τάσης εισαγωγής παραγωγής
Μακροπρόθεσμη αξιοπιστία MTBF≥100,000 χ
Εκτιμημένη φορτίο τάση +5±0.1 VDc παραγωγής
Πλήρης εκτιμημένη τάση +5±0.2 VDc παραγωγής
Βραχυπρόθεσμο μέγιστο ρεύμα παραγωγής ≥1000 μΑ
Το μέγιστο ρεύμα παραγωγής για πολύ καιρό ≥600 μΑ
Κανονισμός ± 0.2% τάσης
Κανονισμός ± 0.5% φορτίων
Κυματισμός και θόρυβος παραγωγής
(mVp-π) ≤50
Εκτιμημένη τάση εισαγωγής, πλήρες φορτίο. Χρησιμοποίηση 20MHz του εύρους ζώνης,
Το φορτίο δευτερεύων πυκνωτής 10uF και 0.1uF που εξετάζεται. MV
Ο διακόπτης υπερανυψώνει το εύρος (εκτιμημένα τάση εισαγωγής και φορτίο παραγωγής συν 10%) ≤ 5% VO
Over-current παραγωγής προστασία 150-200% του μέγιστου φορτίου Α παραγωγής
Το άμεσο βραχυκύκλωμα προστασίας βραχυκυκλώματος παραγωγής στην κανονική παραγωγή, επαναλαμβάνει αυτόματα την κανονική λειτουργία μετά από μια αφαίρεση βραχυκυκλώματος
| Διαμορφώστε το αριθ. | Μέγεθος (χιλ.) | Βάρος (ζ) | Δύναμη παραγωγής (ψ) | Τάση παραγωγής (β) | Ρεύμα παραγωγής (μΑ) | Αποδοτικότητα % (ΤΥΠΟΣ) |

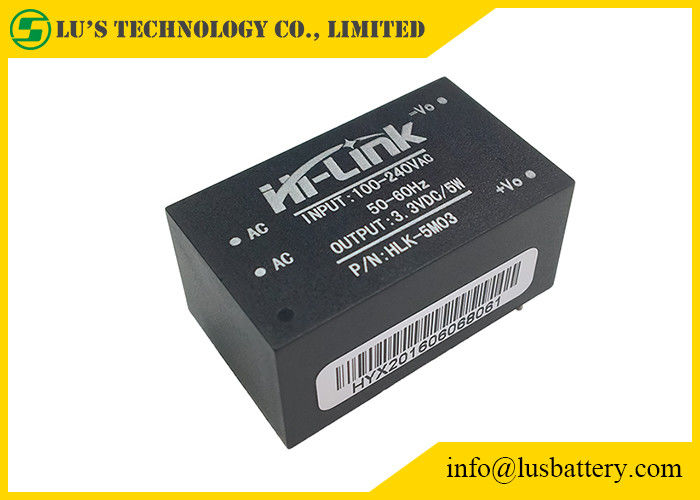

| Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| Hlk-5M05 | 5 | 1000 | ||||
| Hlk-5M09 | 9 | 560 | ||||
| Hlk-5M12 | 12 | 450 | ||||
| Hlk-5M24 | 24 | 208 |
| Στοιχεία | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
| No-load εκτιμημένη τάση παραγωγής | 3.3±0.1 | Vdc | |
| Το πλήρης-φορτίο η τάση παραγωγής | 3.3±0.2 | Vdc | |
| Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥1800 | μΑ | |
| Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | 1500 | μΑ | |
| Κανονισμός τάσης | ±0.2 | % | |
| Κανονισμός φορτίων | ±0.5 | % | |
| Αποδοτικότητα χαμηλής τάσης εισαγωγής | Vin=115Vac, παραγωγή πλήρες load≥69 | % | |
| Αποδοτικότητα υψηλής τάσης εισαγωγής | Vin=230Vac, παραγωγή πλήρες load≥70 | % | |
| Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤50 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
| Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
| Over-current παραγωγής προστασία | Μέγιστο φορτίο 110-150% παραγωγής | Α | |
| Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
Συσκευασία:
Καυτό προϊόν:
| Τύπος | Περιγραφή | Inputvoltage | Αποδοτικότητα |
| Hlk-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| Hlk-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| Hlk-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| Hlk-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| Hlk-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| Hlk-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| Hlk-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| Hlk-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| Hlk-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| Hlk-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| Hlk-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| Hlk-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| Hlk-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| Hlk-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| Hlk-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| Hlk-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| Hlk-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| Hlk-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| Hlk-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| Hlk-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| Hlk-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| Hlk-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| Hlk-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| Hlk-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| Hlk-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| Hlk-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| Hlk-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| Hlk-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| Hlk-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| Hlk-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| Hlk-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| Hlk-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| Hlk-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| Hlk-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| Hlk-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| Hlk-40M24 | Powermodule40W24V | 90-265Vac | 90% |
