Λεπτομέρειες:
|
| όνομα: | εξαιρετικά μικρή παροχή ηλεκτρικού ρεύματος AC/DC | Παραγωγή: | 24VDC/5W |
|---|---|---|---|
| Εισαγωγή: | 90-264Vac | Τάση παραγωγής: | 24V |
| Δύναμη παραγωγής: | 1 - 50W | Διάσταση: | 38*23*18mm |
| Υψηλό φως: | Ενότητα παροχής ηλεκτρικού ρεύματος 24VDC 5W,ενότητα παροχής ηλεκτρικού ρεύματος 24v 10a,72% ενότητα ΣΥΝΕΧΟΎΣ δύναμης εναλλασσόμενου ρεύματος ΤΥΠΩΝ |
||

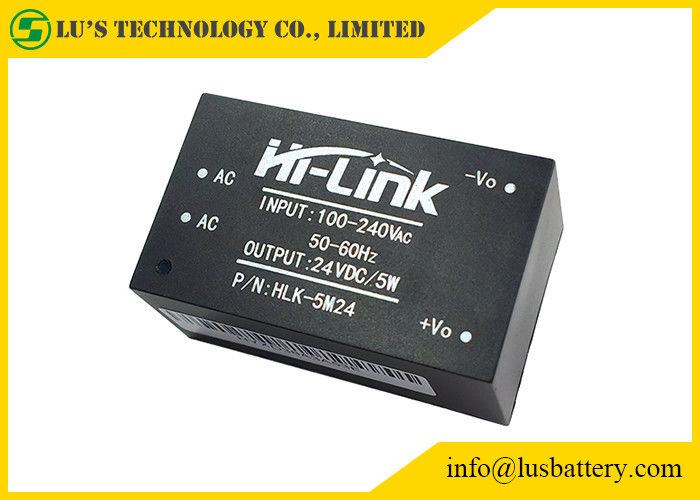

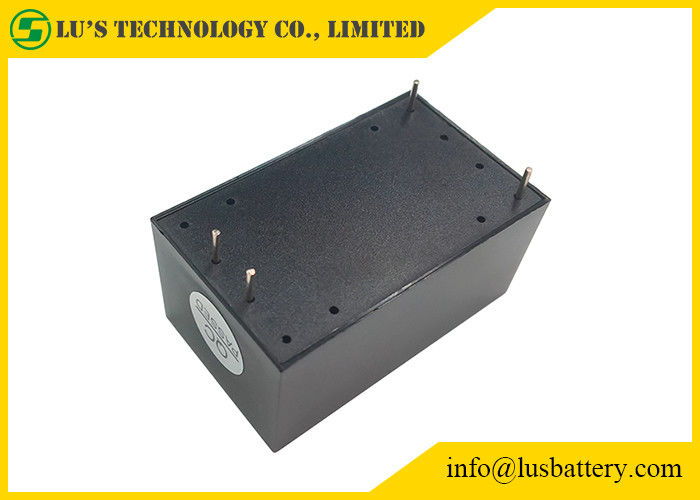

Η εξαιρετικά-μικρή παροχή ηλεκτρικού ρεύματος ενότητας σειράς 5W είναι ένας μικρός-όγκος, υψηλής απόδοσης ανεφοδιασμός ΣΥΝΕΧΟΎΣ δύναμης εναλλασσόμενου ρεύματος odule.
Έχει τα πλεονεκτήματα της σφαιρικής σειράς τάσης εισαγωγής, της ανόδου χαμηλής θερμοκρασίας, της χαμηλής ισχύος κατανάλωσης, της υψηλής αποδοτικότητας, της υψηλής αξιοπιστίας και της υψηλής απομόνωσης ασφάλειας.
| Διαμορφώστε το αριθ. | Μέγεθος (χιλ.) | Βάρος (ζ) | Δύναμη παραγωγής (ψ) | Τάση παραγωγής (β) | Ρεύμα παραγωγής (μΑ) | Αποδοτικότητα % (ΤΥΠΟΣ) |
| Hlk-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| Hlk-2M05 | 5 | 400 | ||||
| Hlk-2M09 | 9 | 230 | ||||
| Hlk-2M12 | 12 | 170 | ||||
| Hlk-2M24 | 24 | 84 | ||||
| Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| Hlk-PM03 | 3.3 | 1000 | ||||
| Hlk-PM09 | 9 | 330 | ||||
| Hlk-PM12 | 12 | 250 | ||||
| Hlk-PM24 | 24 | 125 | ||||
| Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| Hlk-5M05 | 5 | 1000 | ||||
| Hlk-5M09 | 9 | 560 | ||||
| Hlk-5M12 | 12 | 450 | ||||
| Hlk-5M24 | 24 | 208 | ||||
| Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| Hlk-10M05 | 5 | 2000 | ||||
| Hlk-10M09 | 9 | 1100 | 78 | |||
| Hlk-10M12 | 12 | 830 | ||||
| Hlk-10M24 | 24 | 416 | ||||
| Hlk-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| Hlk-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| Hlk-20M09 | 9 | 2200 | ||||
| Hlk-20M12 | 12 | 1666 | ||||
| Hlk-20M15 | 15 | 1300 | ||||
| Hlk-20M24 | 24 | 833 | 84 | |||
| Hlk-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| Hlk-30M09 | 9 | 3300 | 90 | |||
| Hlk-30M12 | 12 | 2500 | ||||
| Hlk-30M15 | 15 | 2000 | ||||
| Hlk-30M24 | 24 | 1250 | ||||
| Hlk-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| Hlk-40M09 | 9 | 4400 | 90 | |||
| Hlk-40M12 | 12 | 3300 | ||||
| Hlk-40M15 | 15 | 2600 | ||||
| Hlk-40M24 | 24 | 1600 |
| Στοιχεία | Τεχνικές παράμετροι | Μονάδες | Σημειώσεις |
| No-load εκτιμημένη τάση παραγωγής | 24.0±0.1 | Vdc | |
| Το πλήρης-φορτίο η τάση παραγωγής | 24.0±0.2 | Vdc | |
| Μέγιστο ρεύμα παραγωγής λίγος χρόνου | ≥308 | μΑ | |
| Μακροπρόθεσμο μέγιστο ρεύμα παραγωγής | 208 | μΑ | |
| Κανονισμός τάσης | ±0.2 | % | |
| Κανονισμός φορτίων | ±0.5 | % | |
| Αποδοτικότητα χαμηλής τάσης εισαγωγής | Vin=115Vac, παραγωγή πλήρες load≥69 | % | |
| Αποδοτικότητα υψηλής τάσης εισαγωγής | 3Vin=230Vac, παραγωγή πλήρες load≥70 | % | |
| Κυματισμός και θόρυβος παραγωγής (mVp-π) | ≤70 εκτιμημένη τάση εισαγωγής, πλήρες φορτίο παραγωγής. Με τον παλμογράφο εύρους ζώνης 20MHz, φορτώστε τη δευτερεύουσα δοκιμή ικανότητας 10uF και 0.1uF | MV | |
| Το άναμμα/μακριά υπερανυψώνει το εύρος | (Εκτιμημένη τάση εισαγωγής, παραγωγή συν το φορτίο 10%) ≤5 | %Vo | |
| Over-current παραγωγής προστασία | Μέγιστο φορτίο 110-150% παραγωγής | Α | |
| Προστασία βραχυκυκλώματος παραγωγής | Άμεσο βραχυκύκλωμα στην κανονική παραγωγή και αυτόματη επιστροφή στην κανονική λειτουργία μετά από την αφαίρεση του βραχυκυκλώματος | Κανένας-ζημία σε ολόκληρη τη συσκευή |
διακόπτης wifi για το φωτεινό σηματοδότη
| Τύπος | Περιγραφή | Inputvoltage | Αποδοτικότητα |
| Hlk-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| Hlk-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| Hlk-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| Hlk-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| Hlk-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| Hlk-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| Hlk-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| Hlk-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| Hlk-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| Hlk-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| Hlk-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| Hlk-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| Hlk-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| Hlk-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| Hlk-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| Hlk-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| Hlk-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| Hlk-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| Hlk-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| Hlk-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| Hlk-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| Hlk-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| Hlk-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| Hlk-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| Hlk-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| Hlk-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| Hlk-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| Hlk-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| Hlk-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| Hlk-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| Hlk-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| Hlk-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| Hlk-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| Hlk-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| Hlk-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| Hlk-40M24 | Powermodule40W24V | 90-265Vac | 90% |
Χαρακτηριστικά ασφάλειας:
Προϊόντα με σκοπό να συναντήσουν UL, απαιτήσεις πιστοποίησης ασφάλειας CE.
Ασφάλεια και ηλεκτρομαγνητική συμβατότητα
Σχεδιασμένος με την εισαγωγή της επικυρωμένης UL ασφάλειας 0.5A
Πίνακας PCB που χρησιμοποιεί τη double-sided παραγωγή πιάτων χαλκού ντυμένη, υλικό για το επίπεδο εκτίμησης πυρκαγιάς 94-V0
Ασφάλειες προτύπου: Συμμόρφωση με UL1012, EN60950, UL60950
Τάση μόνωσης: Ι/PO/Π: 2500VAC
Αντίσταση μόνωσης: Ι/PO/P> 100M ΩΜ/500VDC 25 ℃ 70% RH
Διεξαγωγή και ακτινοβολία: συμμορφωθείτε με EN55011, EN55022 (CISPR22)
Ηλεκτροστατική απαλλαγή: IEC/EN 61000-4-2 επίπεδο 4 8kV/15kV
Ασυλία ακτινοβολίας RF: Το IEC/το EN 61000-4-3 βλέπει τη σημείωση εφαρμογής
Σχέδιο ασφάλειας θερμοκρασίας
Στη θερμοκρασία δωματίου, οι πυκνωτές αυτής της δύναμης, η εσωτερική επιφάνεια της κύριας μέγιστης θερμοκρασίας μετατροπέων δεν υπερβαίνει 90
℃
Η μέγιστη θερμοκρασία επιφάνειας της Shell δεν υπερβαίνει 60 ℃
