Λεπτομέρειες:
|
Σειρά: | 5-10S | Διάσταση: | 139.4*46 |
---|---|---|---|
COem: | Υποδοχή | Δείγματα: | Διαθέσιμος |
Κύτταρο μπαταριών: | 18650 / 26650/32700 | Έλεγχος θερμοκρασίας: | ναι |
Υψηλό φως: | 7S8A μπαταρία PCM,7S10A μπαταρία PCM,Πίνακας προστασίας μπαταριών PCM |

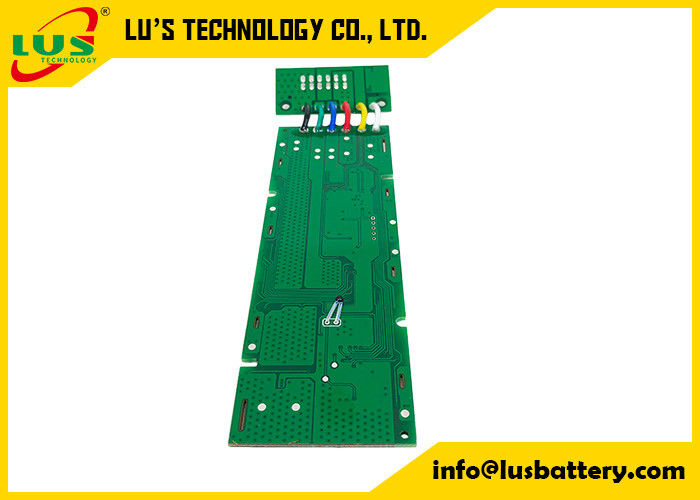

Λι-ιονική BMS PCM προστασίας μπαταριών συνήθειας 5-10S μπαταρία πινάκων PCM 25.9V 7S2A 7S8A 7S10A για την οικιακή ηλεκτρική συσκευή
Όνομα προϊόντων: Ενότητα κυκλωμάτων προστασίας
Διαμορφώστε το αριθ.: PCM-5s-10S
Για τα πακέτα μπαταριών πολυμερών σωμάτων λίθιο-ιόντων/λίθιου 5S-10S/LiFePo4
Χαρακτηριστικό γνώρισμα:
εργοστάσιο πακέτων BMS μπαταριών lithum 1.True
2.Supply OEM/ODM και υπηρεσία συνήθειας
3. Υψηλός - ποιότητα με την έξυπνη λειτουργία ισορροπίας
4.Wholesale τιμή
5.Environment
6.Fast παράδοση
Προδιαγραφή:
Αριθ. | ΠΑΡΑΜΕΤΡΟΣ | Κριτήριο | |
1 | Τάση | Τάση χρέωσης | Συνεχές ρεύμα: 29.4V CC/CV |
Τάση ισορροπίας για το μονό κύτταρο | 4.125±0.025V | ||
2 | Τρέχων | Ρεύμα ισορροπίας για το μονό κύτταρο | 80±5mA |
Τρέχουσα κατανάλωση | ≤35μA | ||
Μέγιστο ρεύμα συνεχούς χρέωσης | 10A μπορεί να προσαρμοστεί | ||
Μέγιστο συνεχές ρεύμα απαλλαγής | 30A μπορεί να προσαρμοστεί | ||
3 | Πέρα από την προστασία δαπανών | Πέρα από την τάση ανίχνευσης δαπανών για το μονό κύτταρο | 4.25±0.025V |
Κατά τη διάρκεια του χρόνου καθυστέρησης δαπανών | 800mS~1200mS | ||
Πέρα από την τάση απελευθέρωσης δαπανών για το μονό κύτταρο | 4.15±0.05V | ||
4 | Πέρα από την προστασία απαλλαγής | Πέρα από την τάση ανίχνευσης απαλλαγής για το μονό κύτταρο | 2.80±0.03V |
Κατά τη διάρκεια του χρόνου καθυστέρησης ανίχνευσης απαλλαγής | 800~1200mS | ||
Πέρα από την τάση απελευθέρωσης απαλλαγής για το μονό κύτταρο | 3.0±0.025V | ||
5 | Πέρα από την τρέχουσα προστασία | Over-current δαπανών προστασία | 15A±10% μπορεί να προσαρμοστεί |
Over-Current δαπανών καθυστέρηση | 400~600mS | ||
Over-current protection1 απαλλαγής | 50A±10% μπορεί να προσαρμοστεί | ||
Καθυστέρηση time1 ανίχνευσης | 700~1300mS | ||
Over-current protection2 απαλλαγής | 60A±20% μπορεί να προσαρμοστεί | ||
Καθυστέρηση time2 ανίχνευσης | 70~130mS | ||
Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
6 | Σύντομη προστασία | Όρος ανίχνευσης | Εξωτερικό βραχυκύκλωμα |
Χρόνος καθυστέρησης ανίχνευσης | 160~240uS | ||
Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
7 | Αντίσταση | Στοιχεία κυκλώματος προστασίας (MOSFET) | ≤2mΩ |
8 | Θερμοκρασία | Λειτουργούσα σειρά θερμοκρασίας | -25~+70℃ |
Σειρά θερμοκρασίας αποθήκευσης | -40~+125℃ | ||
Δαπάνη πέρα από τη θερμοκρασία | 48.5℃±5℃ | ||
Δαπάνη κάτω από τη θερμοκρασία | -5℃±5℃ | ||
Απαλλαγή πέρα από τη θερμοκρασία | 70℃±5℃ | ||
Απαλλαγή κάτω από τη θερμοκρασία | -25℃±5℃ |
Περιλάβετε το πιάτο επαφών πολύ κατάλληλο για την περίπτωση μπαταριών, ευρέως χρήση στον τομέα εργαλείων δύναμης:
Λειτουργία:
Ανιχνεύστε και προστατεύστε την μπαταρία από την υπερτίμηση, πέρα -πέρα-dicharge, over-current βραχυκύκλωμα
, θερμοκρασία που ανιχνεύει την προστασία και auotmatically τη λειτουργία ισορροπίας τάσης.
Χτίστε με τα ηλεκτρονικά τμήματα υψηλών σημείων (ολοκληρωμένο κύκλωμα και MOSFET υψηλών σημείων), απλή δομή
το σχέδιο θα το δώσει τη σταθερότερη απόδοση ποιοτικής εργασίας, εύκαμπτη εφαρμογή (μπορεί να χρησιμοποιηθεί για λιγότερους
η μπαταρία σειράς με την αναχώρηση μερικών καρφιτσών σύνδεσης στην κενή θέση), πλήρες σύνολο μέτρων προστασίας άφησε αυτό εργάζεται καλά
χωρίς οποιοδήποτε infulence από τα εξωτερικά απροσδόκητα ατυχήματα.
Περίπου τα προϊόντα σας, μας λένε ακριβώς τα σχετικά κύτταρα τάσης τρέχων Α ή εξοπλισμός κ.λπ.,
θα βοηθήσουμε στο recomment τα καταλληλότερα προϊόντα για σας. ή σχεδιάζουμε για σας!
