Λεπτομέρειες:
|
| Μπαταρία: | Λι-ιονικά πακέτα μπαταριών | Διάσταση: | 74*54 |
|---|---|---|---|
| Προστασία θερμοκρασίας ολοκληρωμένου κυκλώματος: | ναι | Δείγματα: | διαθέσιμος |
| Κύτταρο μπαταριών: | 18650 / 26650/32700 | Αριθμός μερών: | Lus-BMS10 |
| Υψηλό φως: | Πολυμερές σώμα 10S 36V BMS λι,Ισορροπία 10S 36V BMS κυττάρων,ιόν λι 36V 10s bms |
||

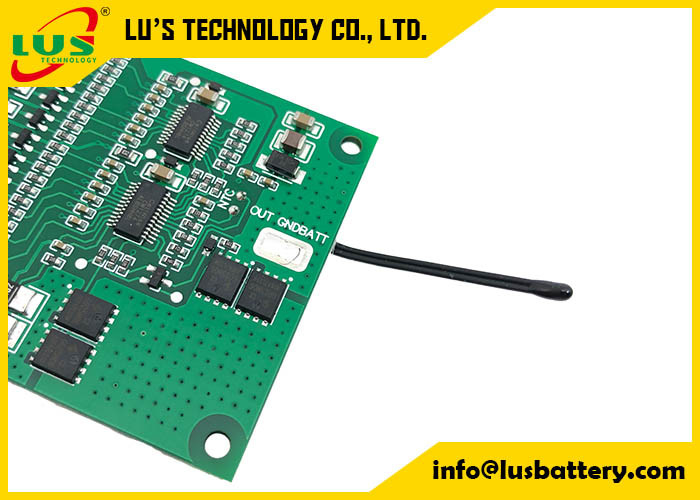

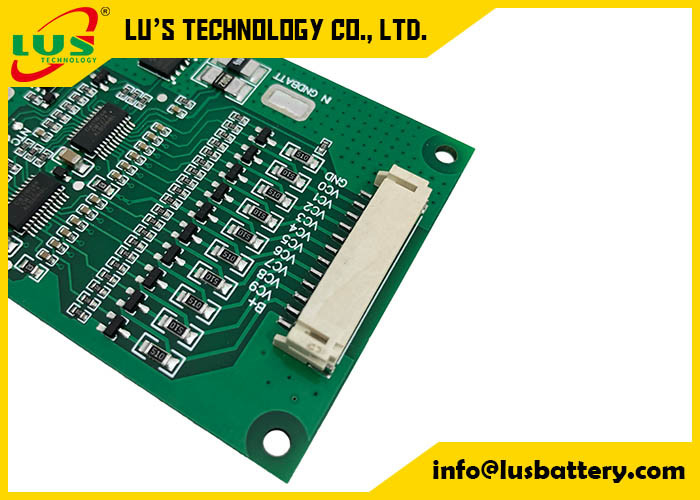

Λι-ΙΟΝΙΚΉ 20A προστασία 10s 10A PCM BMS PCB PCM 10S για το λι-ιόν 36V 37V/το πακέτο λι-πολυμερών 30V 32V LiFePO4 μπαταριών λίθιου
Όνομα προϊόντων: Ενότητα κυκλωμάτων προστασίας
Διαμορφώστε το αριθ.: PCM10S
Για τα πακέτα μπαταριών πολυμερών σωμάτων λίθιο-ιόντων/λίθιου 10S/LiFePo4
36V (3.6V * 10S) μπαταρία & πακέτα λίθιου
37V (3.7V * 10S) μπαταρία & πακέτα λίθιου
42V (4.2V * 10S) μπαταρία & πακέτα λίθιου
Κυλινδρική μπαταρία λίθιου (λι-ιονική)
Prismatic πολυμερής μπαταρία λίθιου (λι-Po)
Χαρακτηριστικό γνώρισμα:
1.Protection πίνακας κυκλωμάτων για το λι-ιόν 37V 10S και το πακέτο λι-πολυμερών μπαταριών
2.BMS υποβάλλει αίτηση για την λι-ion/Li-πολυμερή μπαταρία 10 κυττάρων σωρηδόν
3.To αποτρέπουν τα πακέτα μπαταριών από την υπερτίμηση, overdischarge, πέρα από το ρεύμα, πέρα από τη θερμοκρασία, βραχυκύκλωμα
4.With ισορροπία κυττάρων/λειτουργία ισορροπίας
5.Compatible και με τα κύτταρα λι-ιόντων και λι-πολυμερών σωμάτων.
6.How ισορροπώντας εργασίες λειτουργίας; μετά από την μπαταρία το πακέτο φορτίζεται πλήρως. Το PCM θα ανιχνεύσει την τάση κάθε κυττάρου και θα τακτοποιήσει την υψηλότερη τάση κάτω έως ότου φθάνουν άλλα κύτταρα στο ίδιο επίπεδο τάσης. Επομένως, βοηθά τα κύτταρα να έχουν τη μακρύτερη ζωή υπηρεσιών.
Προδιαγραφή (το κριτήριο μπορεί να είναι διευθετήσιμο όπως):
| Αριθ. | ΠΑΡΑΜΕΤΡΟΣ | Κριτήριο | |
| 1 | Τάση | Τάση χρέωσης | Συνεχές ρεύμα: 42V CC/CV |
| Τάση ισορροπίας για το μονό κύτταρο | 4.125±0.025V | ||
| 2 | Τρέχων | Ρεύμα ισορροπίας για το μονό κύτταρο | 80±5mA |
| Τρέχουσα κατανάλωση | ≤25μA | ||
| Μέγιστο ρεύμα συνεχούς χρέωσης | 13.6A μπορεί να προσαρμοστεί | ||
| Μέγιστο συνεχές ρεύμα απαλλαγής | 20A μπορεί να προσαρμοστεί | ||
| 3 | Πέρα από την προστασία δαπανών | Πέρα από την τάση ανίχνευσης δαπανών για το μονό κύτταρο | 4.25±0.025V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης δαπανών | 800mS~1200mS | ||
| Πέρα από την τάση απελευθέρωσης δαπανών για το μονό κύτταρο | 4.15±0.05V | ||
| 4 | Πέρα από την προστασία απαλλαγής | Πέρα από την τάση ανίχνευσης απαλλαγής για το μονό κύτταρο | 2.80±0.03V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης ανίχνευσης απαλλαγής | 800~1200mS | ||
| Πέρα από την τάση απελευθέρωσης απαλλαγής για το μονό κύτταρο | 3.0±0.025V | ||
| 5 | Πέρα από την τρέχουσα προστασία | Over-current δαπανών προστασία | 15A±10% |
| Over-Current δαπανών καθυστέρηση | 400~600mS | ||
| Over-current protection1 απαλλαγής | 37.5A±10% γ | ||
| Καθυστέρηση time1 ανίχνευσης | 700~1300mS | ||
| Over-current protection2 απαλλαγής | 75A±20% | ||
| Καθυστέρηση time2 ανίχνευσης | 70~130mS | ||
| Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
| 6 | Σύντομη προστασία | Όρος ανίχνευσης | Εξωτερικό βραχυκύκλωμα |
| Χρόνος καθυστέρησης ανίχνευσης | 160~240uS | ||
| Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
| 7 | Αντίσταση | Στοιχεία κυκλώματος προστασίας (MOSFET) | ≤2mΩ |
| 8 | Θερμοκρασία | Λειτουργούσα σειρά θερμοκρασίας | -25~+70℃ |
| Σειρά θερμοκρασίας αποθήκευσης | -40~+125℃ | ||
| Δαπάνη πέρα από τη θερμοκρασία | 48.5℃±5℃ | ||
| Δαπάνη κάτω από τη θερμοκρασία | -5℃±5℃ | ||
| Απαλλαγή πέρα από τη θερμοκρασία | 70℃±5℃ | ||
| Απαλλαγή κάτω από τη θερμοκρασία | -25℃±5℃ | ||
10S 36V 15A 20A 25A 30A 18650 Lipo λι-ιονικός λίθιου μπαταριών προστασίας πινάκων W ισορροπίας BMS PCB PCM πίνακας κυκλωμάτων λιμένων πακέτων κοινός:
Λειτουργία:
Ανιχνεύστε και προστατεύστε την μπαταρία από την υπερτίμηση, πέρα -πέρα-dicharge, over-current βραχυκύκλωμα
, θερμοκρασία που ανιχνεύει την προστασία και auotmatically τη λειτουργία ισορροπίας τάσης.
Χτίστε με τα ηλεκτρονικά τμήματα υψηλών σημείων (ολοκληρωμένο κύκλωμα και MOSFET υψηλών σημείων), απλή δομή
το σχέδιο θα το δώσει τη σταθερότερη απόδοση ποιοτικής εργασίας, εύκαμπτη εφαρμογή (μπορεί να χρησιμοποιηθεί για λιγότερους
η μπαταρία σειράς με την αναχώρηση μερικών καρφιτσών σύνδεσης στην κενή θέση), πλήρες σύνολο μέτρων προστασίας άφησε αυτό εργάζεται καλά
χωρίς οποιοδήποτε infulence από τα εξωτερικά απροσδόκητα ατυχήματα.
Περίπου τα προϊόντα σας, μας λένε ακριβώς τα σχετικά κύτταρα τάσης τρέχων Α ή εξοπλισμός κ.λπ.,
θα βοηθήσουμε στο recomment τα καταλληλότερα προϊόντα για σας. ή σχεδιάζουμε για σας!
