7s~10s 10A PCM BMS για το λι-ιόν 36V 37V/το πακέτο λι-πολυμερών 30V 32V LiFePO4 μπαταριών λίθιου

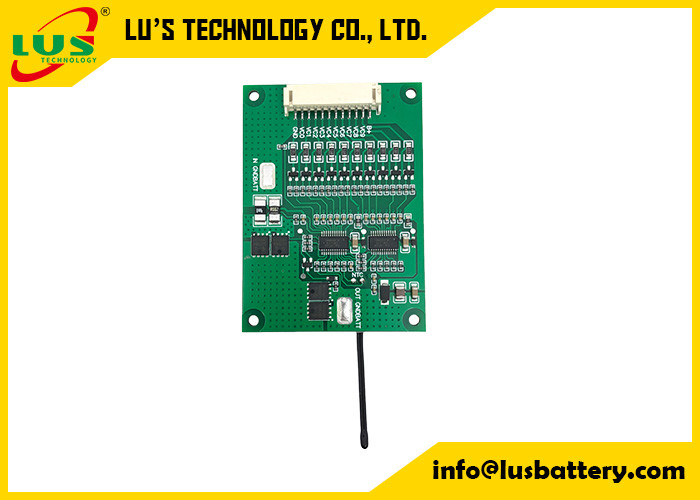

Όνομα προϊόντων: Προσαρμοσμένο BMS PCB ενότητας 36V PCM 37V κυκλωμάτων προστασίας
1) Κατάλληλος για τα πακέτα μπαταριών πολυμερών σωμάτων λίθιο-ιόντων/λίθιου τμημάτων 7-10/LiFePo4
2) Μέγιστη συνεχής εργασία τρέχον 20A, ίδια διεπαφή για τη χρέωση/την εκφόρτιση:
3) Υπερτίμηση, overdischarge, βραχυκύκλωμα, overcurrent, προστασία θερμοκρασίας, κ.λπ.
Χαρακτηριστικό γνώρισμα:
εργοστάσιο πακέτων BMS μπαταριών lithum 1.True
2.Supply OEM/ODM και υπηρεσία συνήθειας
3. Υψηλός - ποιότητα με την έξυπνη λειτουργία ισορροπίας
4.Wholesale τιμή
5.Environment
6.Fast παράδοση
Λειτουργία:
Ανιχνεύστε και προστατεύστε την μπαταρία από την υπερτίμηση, πέρα -πέρα-dicharge, over-current βραχυκύκλωμα
, θερμοκρασία που ανιχνεύει την προστασία και auotmatically τη λειτουργία ισορροπίας τάσης.
Χτίστε με τα ηλεκτρονικά τμήματα υψηλών σημείων (ολοκληρωμένο κύκλωμα και MOSFET υψηλών σημείων), απλή δομή
το σχέδιο θα το δώσει τη σταθερότερη απόδοση ποιοτικής εργασίας, εύκαμπτη εφαρμογή (μπορεί να χρησιμοποιηθεί για λιγότερους
η μπαταρία σειράς με την αναχώρηση μερικών καρφιτσών σύνδεσης στην κενή θέση), πλήρες σύνολο μέτρων προστασίας άφησε αυτό εργάζεται καλά
χωρίς οποιοδήποτε infulence από τα εξωτερικά απροσδόκητα ατυχήματα.
Περίπου τα προϊόντα σας, μας λένε ακριβώς τα σχετικά κύτταρα τάσης τρέχων Α ή εξοπλισμός κ.λπ.,
θα βοηθήσουμε στο recomment τα καταλληλότερα προϊόντα για σας. ή σχεδιάζουμε για σας!
Προδιαγραφή:
| Αριθ. |
ΠΑΡΑΜΕΤΡΟΣ |
Κριτήριο |
| 1 |
Τάση |
Τάση χρέωσης |
Συνεχές ρεύμα: 29.4V CC/CV |
| Τάση ισορροπίας για το μονό κύτταρο |
4.125±0.025V |
| 2 |
Τρέχων |
Ρεύμα ισορροπίας για το μονό κύτταρο |
80±5mA |
| Τρέχουσα κατανάλωση |
≤50μA |
| Μέγιστο ρεύμα συνεχούς χρέωσης |
20A |
| Μέγιστο συνεχές ρεύμα απαλλαγής |
54A |
| 3 |
Πέρα από την προστασία δαπανών |
Πέρα από την τάση ανίχνευσης δαπανών για το μονό κύτταρο |
4.25±0.025V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης δαπανών |
500mS~1500mS |
| Πέρα από την τάση απελευθέρωσης δαπανών για το μονό κύτταρο |
4.15±0.05V |
| 4 |
Πέρα από την προστασία απαλλαγής |
Πέρα από την τάση ανίχνευσης απαλλαγής για το μονό κύτταρο |
2.80±0.08V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης ανίχνευσης απαλλαγής |
500~1500mS |
| Πέρα από την τάση απελευθέρωσης απαλλαγής για το μονό κύτταρο |
3.0±0.1V |
| 5 |
Πέρα από την τρέχουσα προστασία |
Over-current δαπανών προστασία |
24A±10% |
| Over-Current δαπανών καθυστέρηση |
400~600mS |
| Over-current protection1 απαλλαγής |
55A±10% |
| Καθυστέρηση time1 ανίχνευσης |
700~1300mS |
| Over-current protection2 απαλλαγής |
40A±20% |
| Καθυστέρηση time2 ανίχνευσης |
500~1500mS |
| Όρος απελευθέρωσης |
Φορτίο περικοπών, αυτόματη αποκατάσταση |
| 6 |
Σύντομη προστασία |
Όρος ανίχνευσης |
Εξωτερικό βραχυκύκλωμα |
| Χρόνος καθυστέρησης ανίχνευσης |
160~240uS |
| Όρος απελευθέρωσης |
Φορτίο περικοπών, αυτόματη αποκατάσταση |
| 7 |
Αντίσταση |
Στοιχεία κυκλώματος προστασίας (MOSFET) |
≤2mΩ |
| 8 |
Θερμοκρασία |
Λειτουργούσα σειρά θερμοκρασίας |
-25~+70℃ |
| Σειρά θερμοκρασίας αποθήκευσης |
-40~+125℃ |
| Δαπάνη πέρα από τη θερμοκρασία |
48.5℃±5℃ |
| Δαπάνη κάτω από τη θερμοκρασία |
-5℃±5℃ |
| Απαλλαγή πέρα από τη θερμοκρασία |
70℃±5℃ |
| Απαλλαγή κάτω από τη θερμοκρασία |
-25℃±5℃ |
PCB συστημάτων διαχείρισης PCM μπαταριών 10S 36V 15A 25A 35A 45A 60A BMS για 18650 ιονικό πακέτο μπαταριών λίθιου με την ισορροπία
Πλεονέκτημα
1. Λι-ιονικό 10S 36V 15A/20A/30A/40A/50A/60A bms χρησιμοποιείται για 10 το πακέτο μπαταριών σειράς 36V
2.We μπορεί να το σχεδιάσει για τις διάφορες μπαταρίες λίθιου όπως LiFepo4, LiMn2O4, και το λι-πολυμερές σώμα κ.λπ.
3.The οι κύριες λειτουργίες είναι: πέρα από την προστασία δαπανών, πέρα από την προστασία απαλλαγής, πέρα από την τρέχουσα προστασία, την προστασία βραχυκυκλώματος, την προστασία κ.λπ. θερμοκρασίας.
4.σύμφωνα μετοαίτημαπελατώνμπορούμενα αναπτύξουμετοPCMσταδιαφορετικέςμεγέθηκαιτιςδομές.
5.BMS κατασκευασμένος κοντά υψηλός - ποιότητα MOS και ολοκληρωμένο κύκλωμα εισαγόμενα. Κρατήστε το μακροχρόνιο χρόνο ζωής υπηρεσιών κύκλων μπαταριών σας.
