Λεπτομέρειες:
|
| Σειρά: | 5s-10s | Τύπος μπαταριών: | Ιονική μπαταρία λίθιου |
|---|---|---|---|
| Διαστάσεις: | 74*54mm | Προσαρμοσμένος: | Υποδοχή |
| Έλεγχος θερμοκρασίας: | Ναι | Έλεγχος MOS: | βέβαιος |
| Υψηλό φως: | 10S ιονική μπαταρία λίθιου bms,Ιονική μπαταρία λίθιου NTC bms,Υψηλής θερμοκρασίας προστασία 10s bms 36v |
||

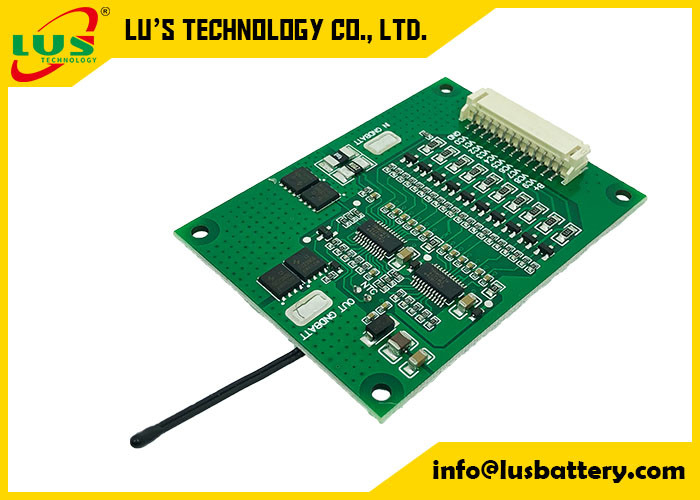

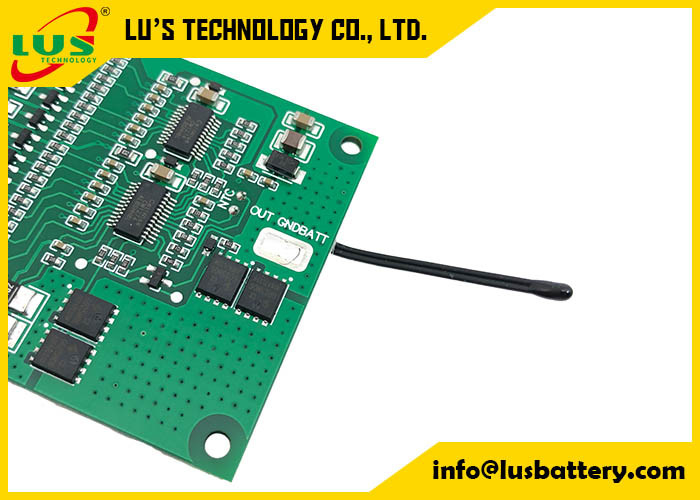

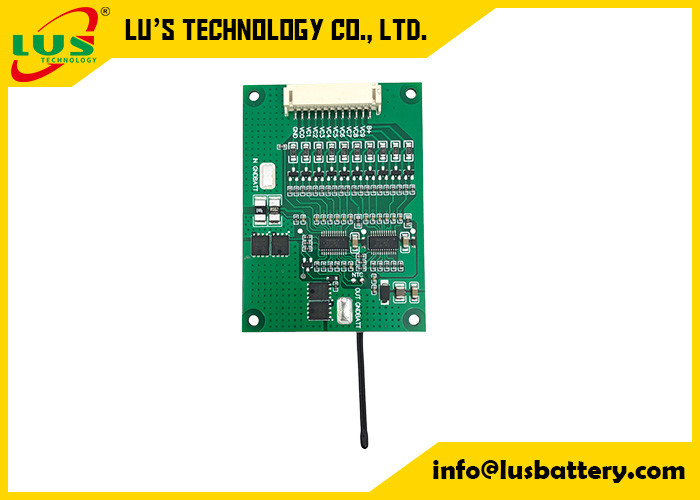

ιονική μπαταρία λίθιου 10s bms 36v bms με την υψηλής θερμοκρασίας προστασία 20A τάσης 42v 25a φόρτισης NTC bms
Αυτό το BMS έχει ισχύσει με υψηλό - τσιπ ποιοτικού ολοκληρωμένου κυκλώματος ειδικά για την ανίχνευση σκοπού .highly προστασίας μπαταριών λίθιου
βαθμός ακρίβειας στην υπερτίμηση, πέρα-απαλλαγή, εξισορρόπηση τάσης, και με την ανίχνευση στις λειτουργίες αποσύνδεσης καλωδίων,
, με τη χρέωση των λειτουργιών προστασίας.
Αυτό είναι το PCB για 10 σειρές 36V (42v) ή ιονικό πακέτο μπαταριών λίθιου 7S 24V (29.4V) με το σταθερό ρεύμα απαλλαγής 25A
και εκτιμημένο 5A το λιμένα που χρεώνει των τρεχουσών δαπανών και απαλλαγής .the είναι διαφορετικό. Μέγεθος: Max 54*74mm
Και μπορούμε να σχεδιάσουμε και να παραγάγουμε τον πίνακα κυκλωμάτων προστασίας μπαταριών μέσα σύμφωνα με την απαίτηση του πελάτη με ορισμένο
Λειτουργία:
1) Δύναμη από την ανίχνευση (μπορεί να κλειδωθεί όταν αφαιρείται το PCM από το πακέτο μπαταριών, για να αποφύγει τα ατυχήματα ασφάλειας που προκαλούνται από την αναρμόδια αποσύνθεση ή την αντικατάσταση χρηστών)
2) Στατιστικές MOS των χρόνων προστασίας overtemperature (μπορεί να κλειδώσει μετά από την προστασία χρονικού overtemperature Ν για να αποφύγει τα ατυχήματα ασφάλειας που προκαλούνται από την υπερφόρτωση χρηστών)
3) Δύναμη στο συγχρονισμό (μπορεί να κλειδώσει μετά από τα έτη Ν που τρέχουν, αυτό μέσα μπορούμε να σχεδιάσουμε έναν χρόνο κλειδαριών εξαρτώμαστε από τη ζωή υπηρεσιών μπαταριών, κατόπιν ο χρήστης δεν μπορεί να αντικαταστήσει τις μπαταρίες από μόνοι τους)
4) Μετρώντας χρόνοι απαλλαγής (μπορεί να σχεδιάσει την κλειδαριά επάνω μετά από τη χρονικές δαπάνη και την απαλλαγή Ν, κατόπιν εάν δεν μπορεί να είναι τέλος εργασίας της ζωής υπηρεσιών μπαταριών)
5) Προσθέστε τη σειρήνα (μπορεί να κάνει έναν ήχο για να υπενθυμίσει στο χρήστη για να φορτίσει πότε η μπαταρία αποθηκεύεται για πολύ καιρό, η τάση οφείλεται πάρα πολύ χαμηλός στη μόνη απαλλαγή να προστατεύσει τις μπαταρίες)
6) Μοναδική ταυτότητα (ένας μοναδικός αριθμός ταυτότητας μπορεί να προστεθεί σε κάθε πίνακα για την επισήμανση προϊόντων)
7) Επικοινωνία UART (η επικοινωνία με το PC μπορεί να πραγματοποιηθεί, στον καθορισμό και την εξέταση των στοιχείων των ανωτέρω στοιχείων 1-6 πριν από την παράδοση)
8) Η μπλε λειτουργία δοντιών, έπειτα εσείς μπορεί να ελέγξει τη θέση μπαταριών τηλεφωνικώς σας
Προδιαγραφές PCM για πακέτα μπαταριών 37V (10S) τα λι-ιονικά
Lus-bms10-V1.1
| Αριθ. | ΠΑΡΑΜΕΤΡΟΣ | Κριτήριο | |
| 1 | Τάση | Τάση χρέωσης | Συνεχές ρεύμα: 42V CC/CV |
| Τάση ισορροπίας για το μονό κύτταρο | 4.125±0.025V | ||
| 2 | Τρέχων | Ρεύμα ισορροπίας για το μονό κύτταρο | 80±5mA |
| Τρέχουσα κατανάλωση | ≤25μA | ||
| Μέγιστο ρεύμα συνεχούς χρέωσης | 13.6A | ||
| Μέγιστο συνεχές ρεύμα απαλλαγής | 20A | ||
| 3 | Πέρα από την προστασία δαπανών | Πέρα από την τάση ανίχνευσης δαπανών για το μονό κύτταρο | 4.25±0.025V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης δαπανών | 800mS~1200mS | ||
| Πέρα από την τάση απελευθέρωσης δαπανών για το μονό κύτταρο | 4.15±0.05V | ||
| 4 | Πέρα από την προστασία απαλλαγής | Πέρα από την τάση ανίχνευσης απαλλαγής για το μονό κύτταρο | 2.80±0.08V |
| Κατά τη διάρκεια του χρόνου καθυστέρησης ανίχνευσης απαλλαγής | 500~1500mS | ||
| Πέρα από την τάση απελευθέρωσης απαλλαγής για το μονό κύτταρο | 3.0±0.1V | ||
| 5 | Πέρα από την τρέχουσα προστασία | Over-current δαπανών προστασία | 24A±10% |
| Over-Current δαπανών καθυστέρηση | 400~600mS | ||
| Over-current protection1 απαλλαγής | 55A±10% | ||
| Καθυστέρηση time1 ανίχνευσης | 700~1300mS | ||
| Over-current protection2 απαλλαγής | 40A±20% | ||
| Καθυστέρηση time2 ανίχνευσης | 800~1200mS | ||
| Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
| 6 | Σύντομη προστασία | Όρος ανίχνευσης | Εξωτερικό βραχυκύκλωμα |
| Χρόνος καθυστέρησης ανίχνευσης | 1000mS-1600mS | ||
| Όρος απελευθέρωσης | Φορτίο περικοπών, αυτόματη αποκατάσταση | ||
| 7 | Αντίσταση | Στοιχεία κυκλώματος προστασίας (MOSFET) | ≤3mΩ |
| 8 | Θερμοκρασία | Λειτουργούσα σειρά θερμοκρασίας | -25~+70℃ |
| Σειρά θερμοκρασίας αποθήκευσης | -40~+125℃ | ||
| Δαπάνη πέρα από τη θερμοκρασία | 48.5℃±5℃ | ||
| Δαπάνη κάτω από τη θερμοκρασία | -5℃±5℃ | ||
| Απαλλαγή πέρα από τη θερμοκρασία | 70℃±5℃ | ||
| Απαλλαγή κάτω από τη θερμοκρασία | -25℃±5℃ | ||
